昔の理科教材

いつもブログをご高覧下さり誠に有り難う御座います

東京都江東区富岡の富岡八幡宮で定期的に開催される骨董市で購入した
昔の理科教材、これらは児童向けに学校が理科の時間や夏休みの宿題
などで提供した組み立てキットです、時代的には昭和20年後半～30年代

と推測しています、単価が35円、50円と当時としては決して安くなかった
と思います、箱の紙質が今のそれとは異なり質素と言うか繊維質が目視
出来るほど目が粗いです、考えてみれば紙質も近年はとても良くなって
いますよね。

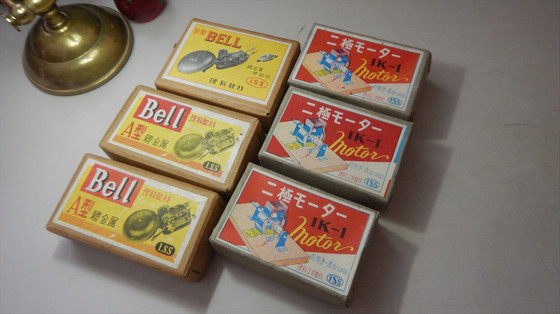

Bell が三個、二相モーターが三個、これで全部です
↓
Dscn9372_r_2
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
Dscn9373_r_2
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
Bellの小さい方が35円
↓
Dscn9374_r
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

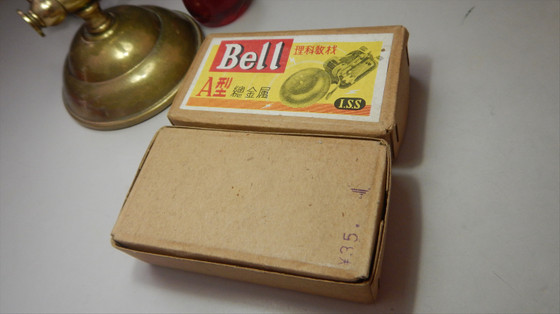

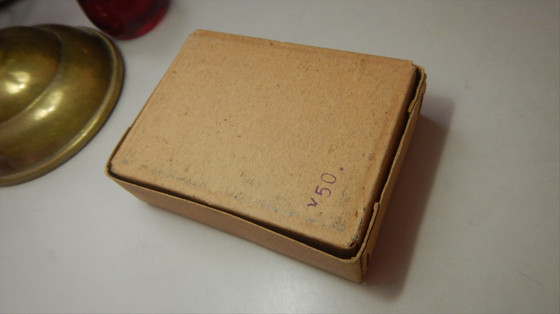

Bellの大きい方が50円

↓

Dscn9375_r_2
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

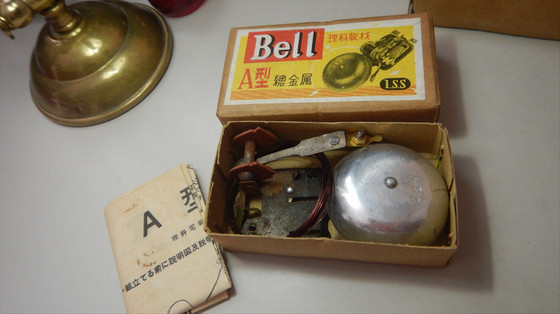

開封
↓
Dscn9376_r_2
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

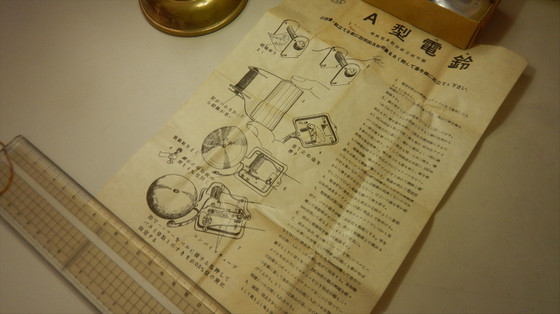

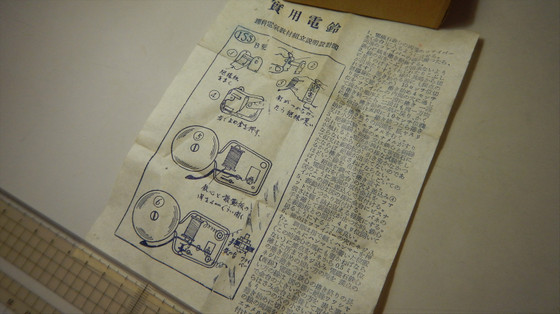

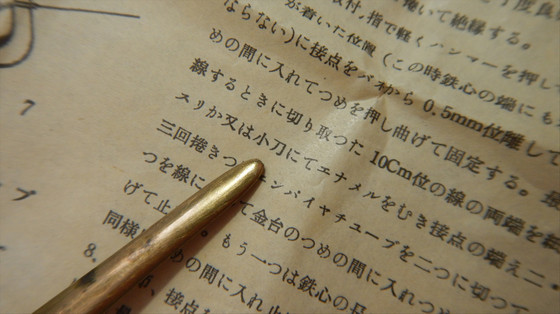

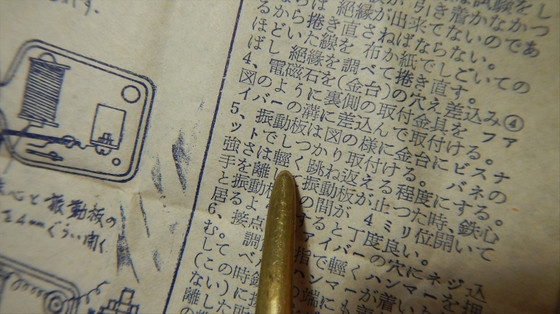

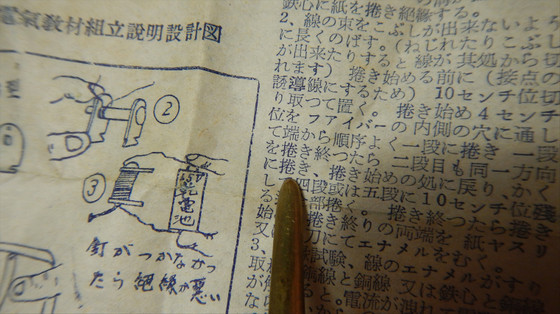

取扱説明書が時代を物語っています、今は遣われない文字が書かれています
↓
Dscn9377_r

Dscn9378_r

Dscn9379_r

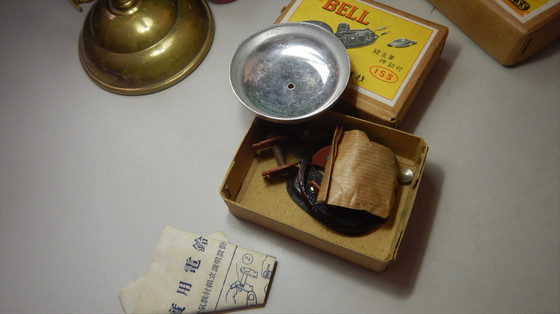

Bellの大きい方
↓
Dscn9380_r

Dscn9381_r

Dscn9382_r

Dscn9383_r_2

エナメル線は今でも云いますね
↓
Dscn9384_r

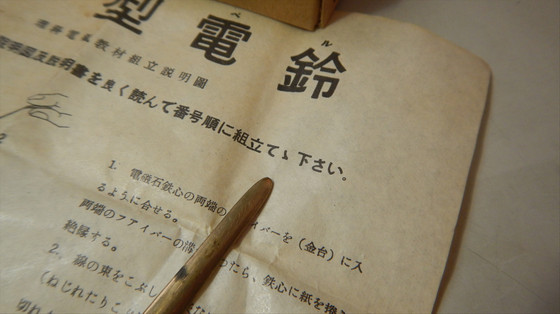

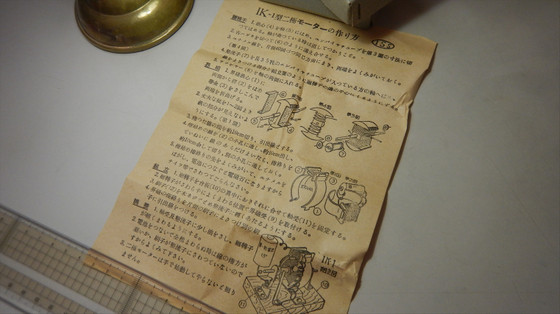

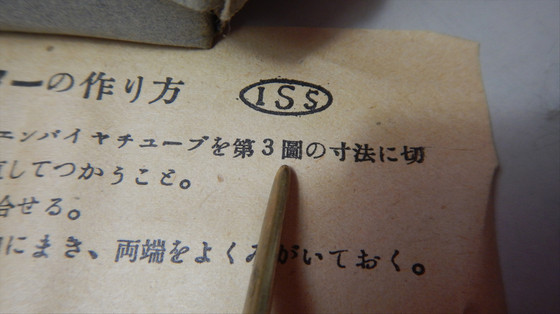

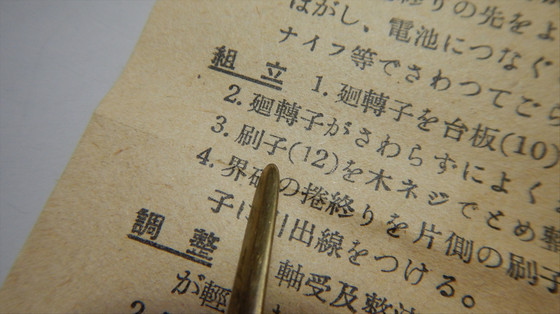

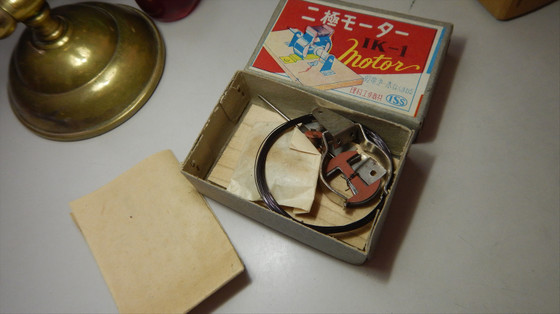

取扱説明書は完全にわら半紙です
↓
Dscn9385_r

Dscn9386_r


Dscn9387_r



Dscn9388_r

Dscn9389_r

当時の小学生は漢字が良く読めたのですね、目的、これは私の推測ですが

・説明書、設計図を良く読めて理解出来る
・手順、段取りを整理する
・どんな道具が必要か考えるちからを養う
・実際に手造りする根気を養う
・誰かが周りに居たら相談することを学ぶ
・出来上がって動いたときの達成感を体感する
・動かないときの失敗に学ぶ
・問題解決と云う言葉を知る

そんな感じがしています、私は小学生の時このBellを造って動いた
のですが電池からBellまで何メートルもエナメル線で延長して玄関
のチャイムの替わりにしようと考えたのですが悲しいかなBellは

どんなに調査しても配線の間違いは無いのに動きませんでした
後年、それはエナメル線自体が持つ抵抗値が原因だったことを
思い出します、一緒に調べた三つ上の兄と夏休みだったので
ラヂヲ体操、西瓜、縁側などを背景に思い起こします。

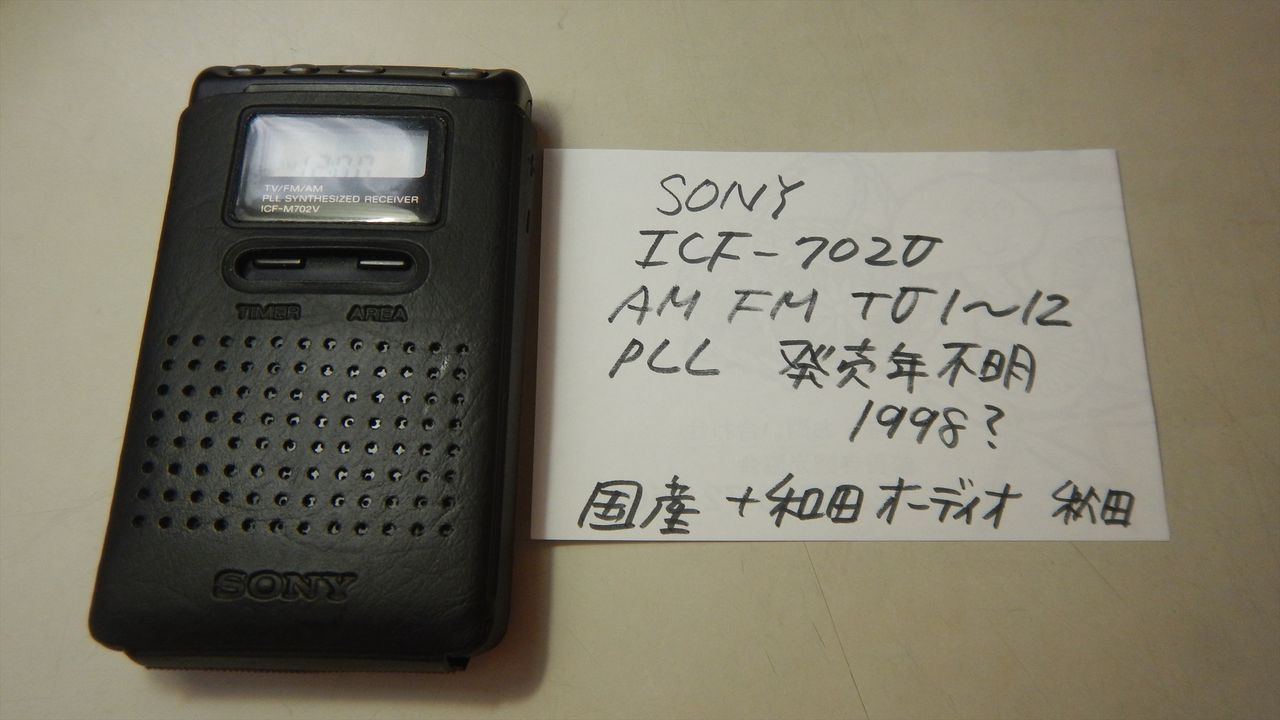

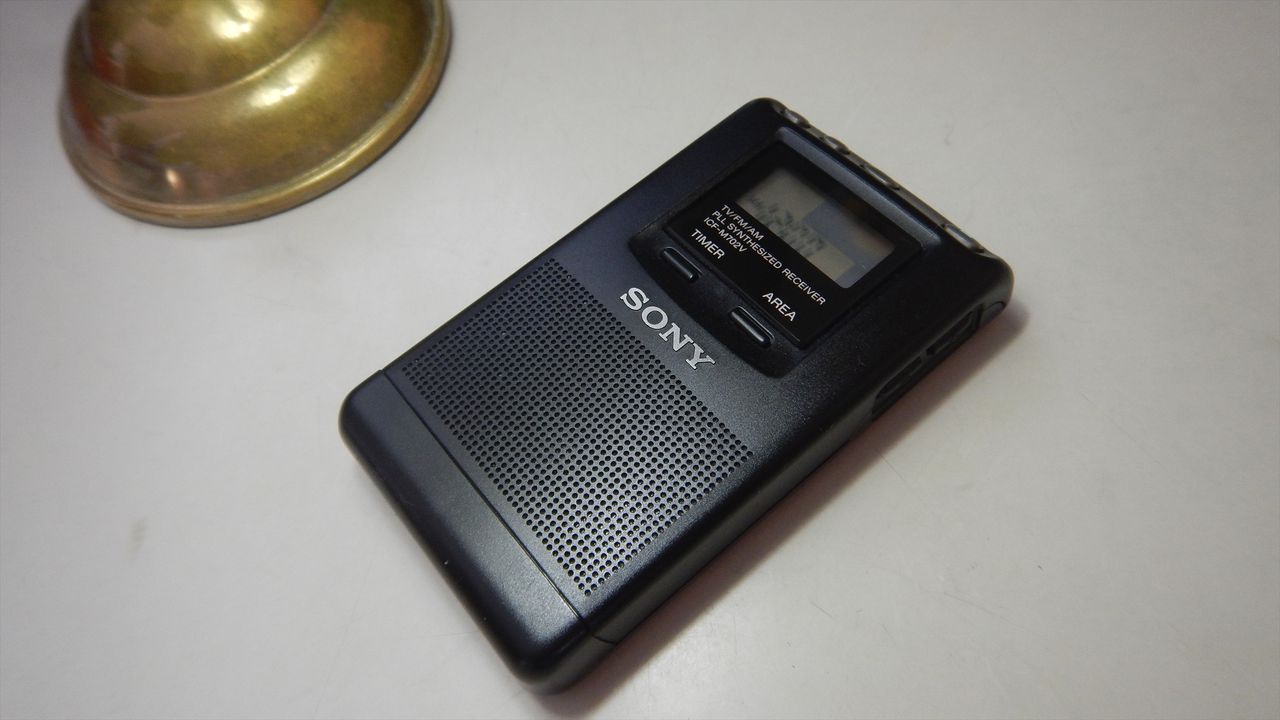

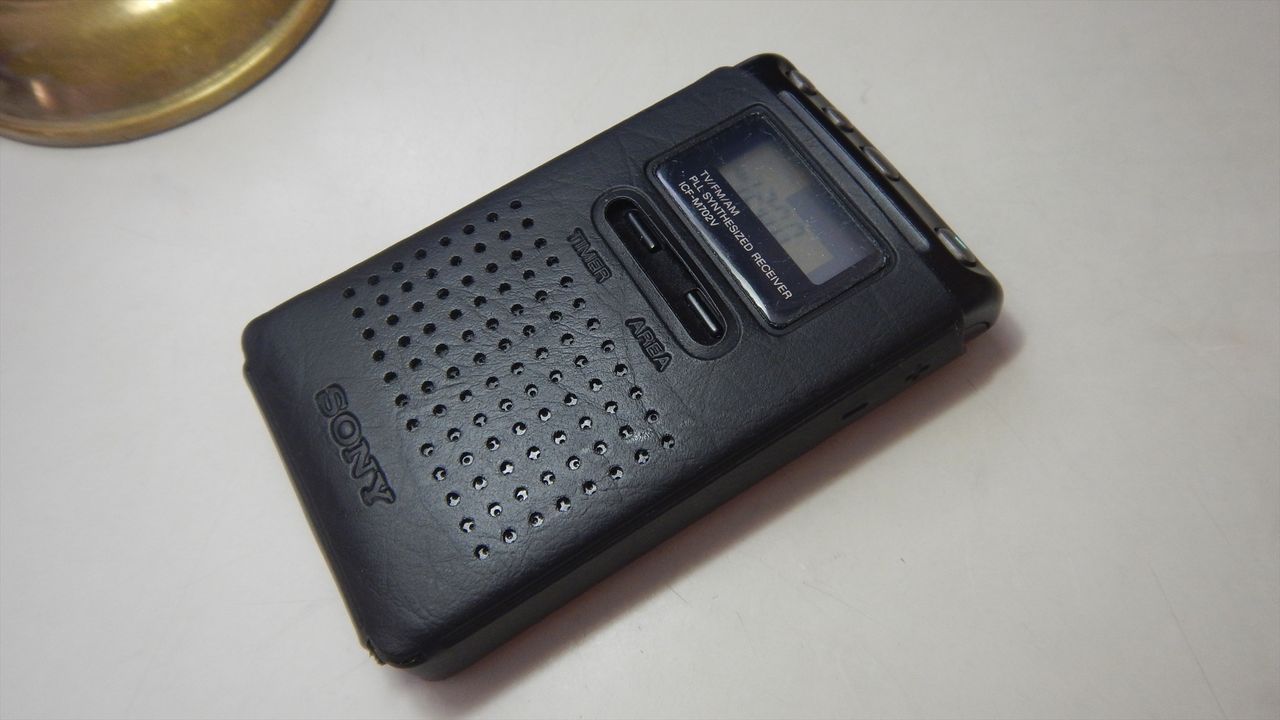

SONY ICF-M702V

このブログで紹介したSONY SRF-M902Vにスピーカーが付いたラヂヲ
と成ります、発売年が不明です、が、SRF-M902Vが1993年ですから
その頃と思って良いでしょう、何故なら金型を使用して生産するのだから
同時期が一番生産効率が高いからです。

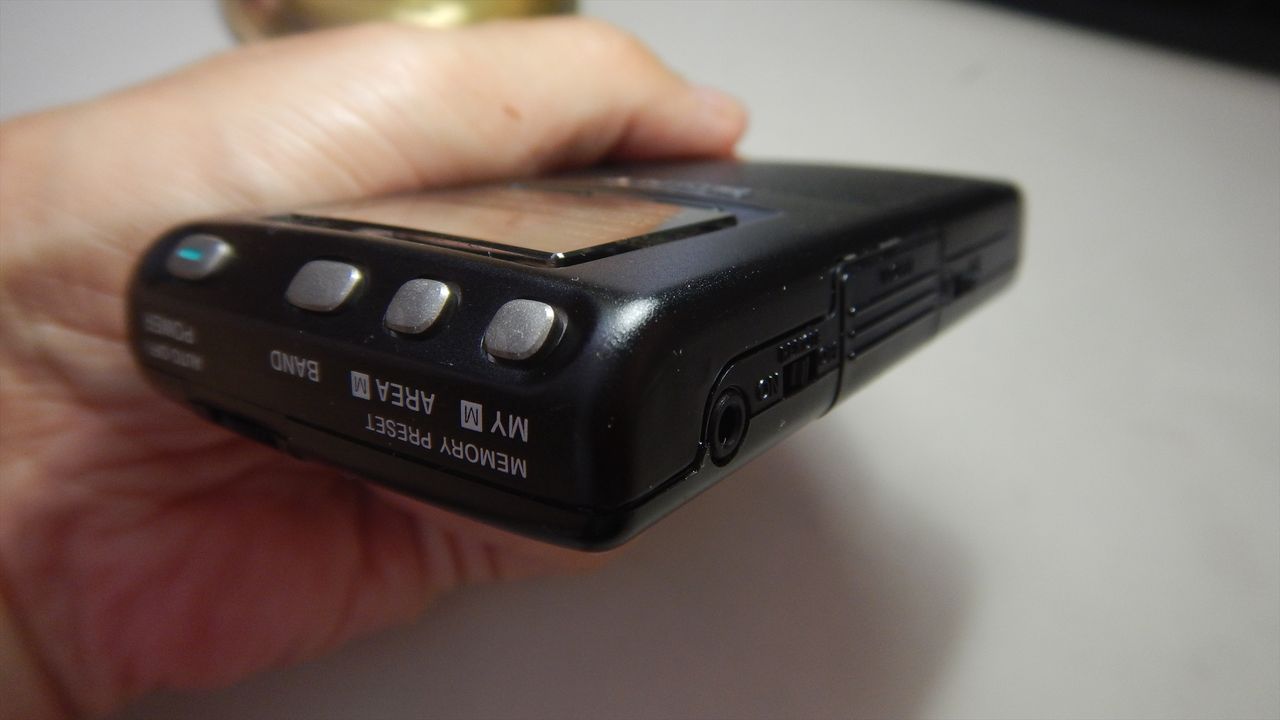

通勤ラヂヲとして多くのサラリーマンがポケットに入れて聞いていた
事でしょう、今はほぼ100%がスマホに取って代わりました、イアフォン
も両耳だから乍ら歩きはちょっと危険ですよね。

不良は特になく程度がとても良いラヂヲです、ケース付きで400円でした
ここでは修理では無くメンテナンスのみの紹介です。

十和田オーディオはソニーの子会社で多くのラヂヲ他、手掛けています
何しろ日本製というのは今時なかなか見つかりません
↓
DSCN9335_R

DSCN9336_R

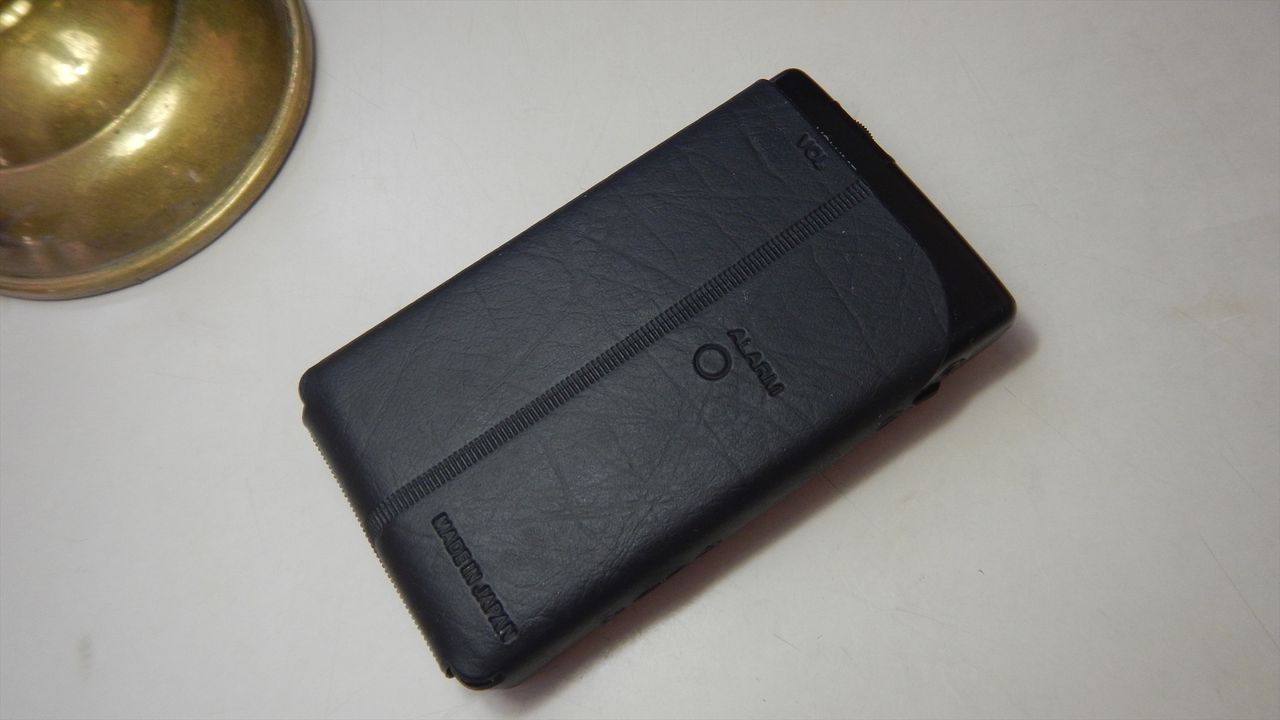

ケースが縮んでしまっています
↓

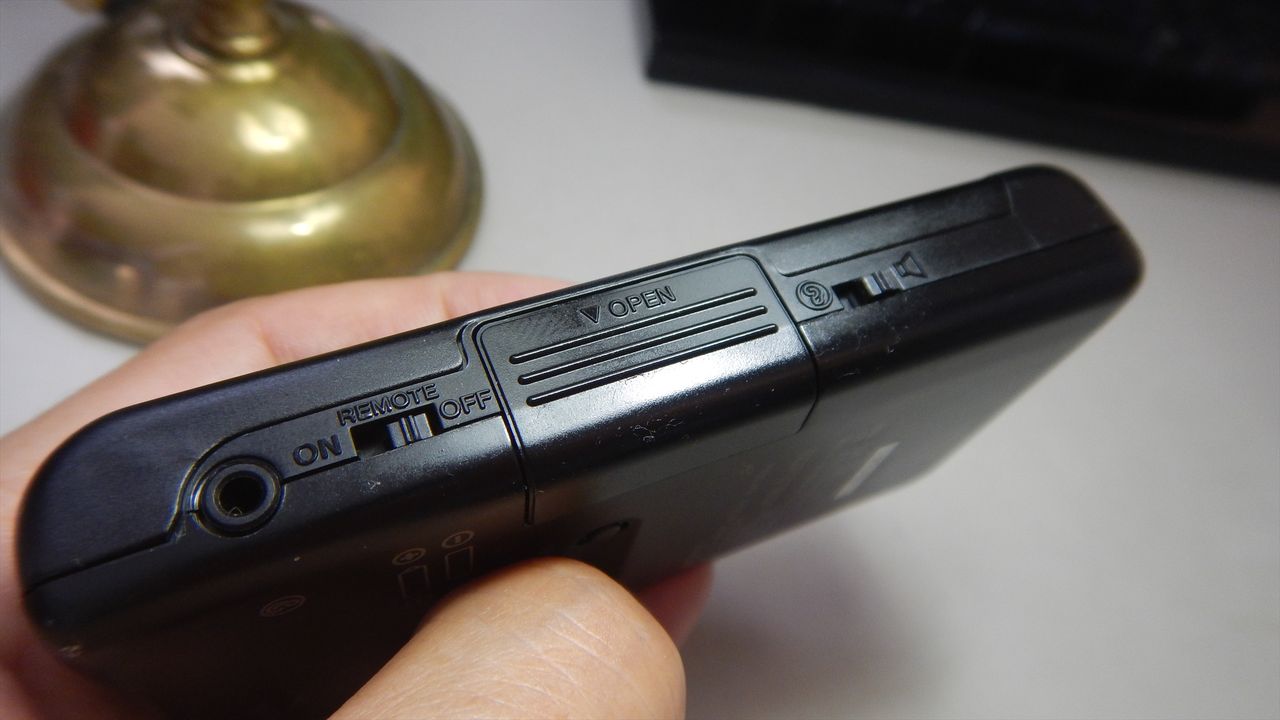

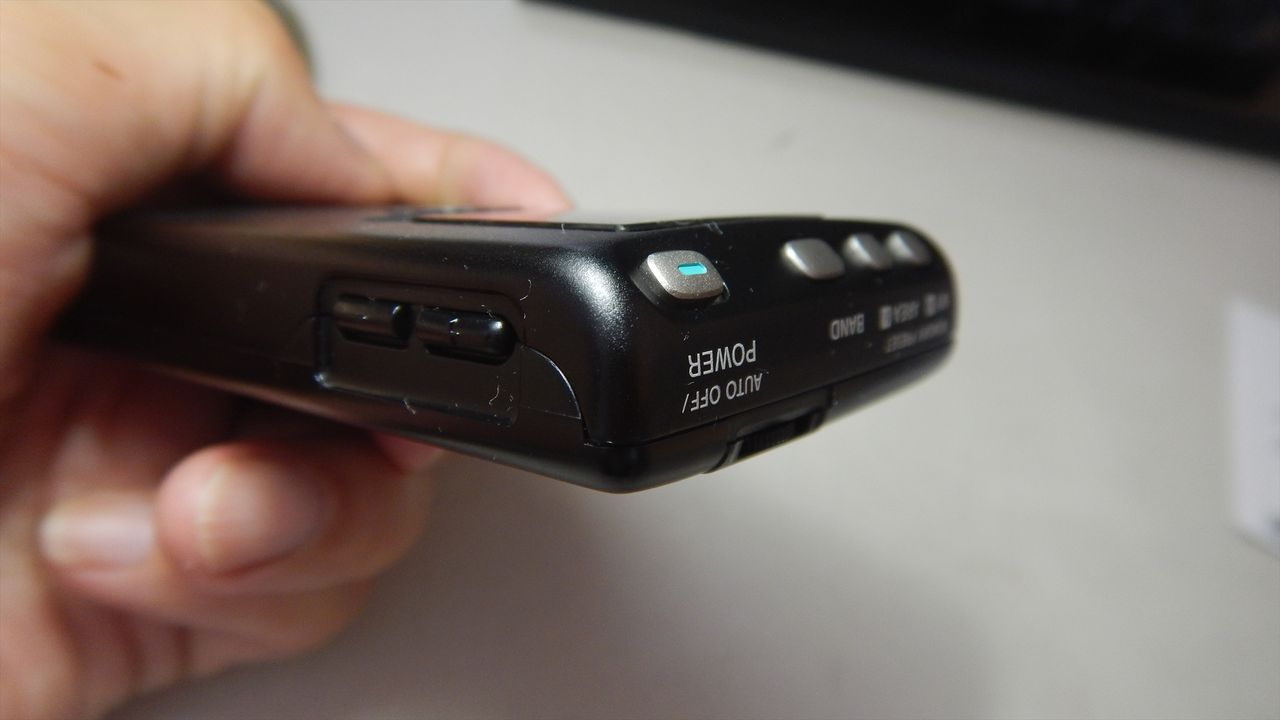

DSCN9337_R

DSCN9338_R

DSCN9339_R

DSCN9340_R

DSCN9341_R

DSCN9342_R

DSCN9343_R

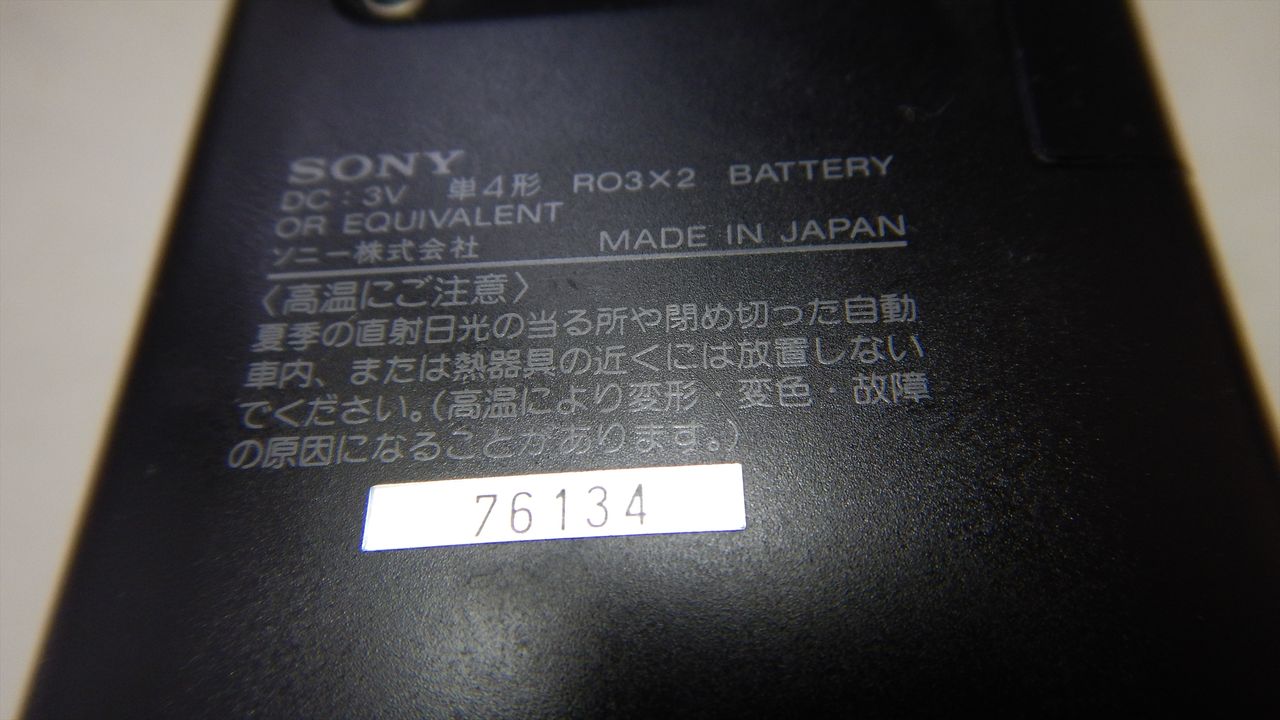

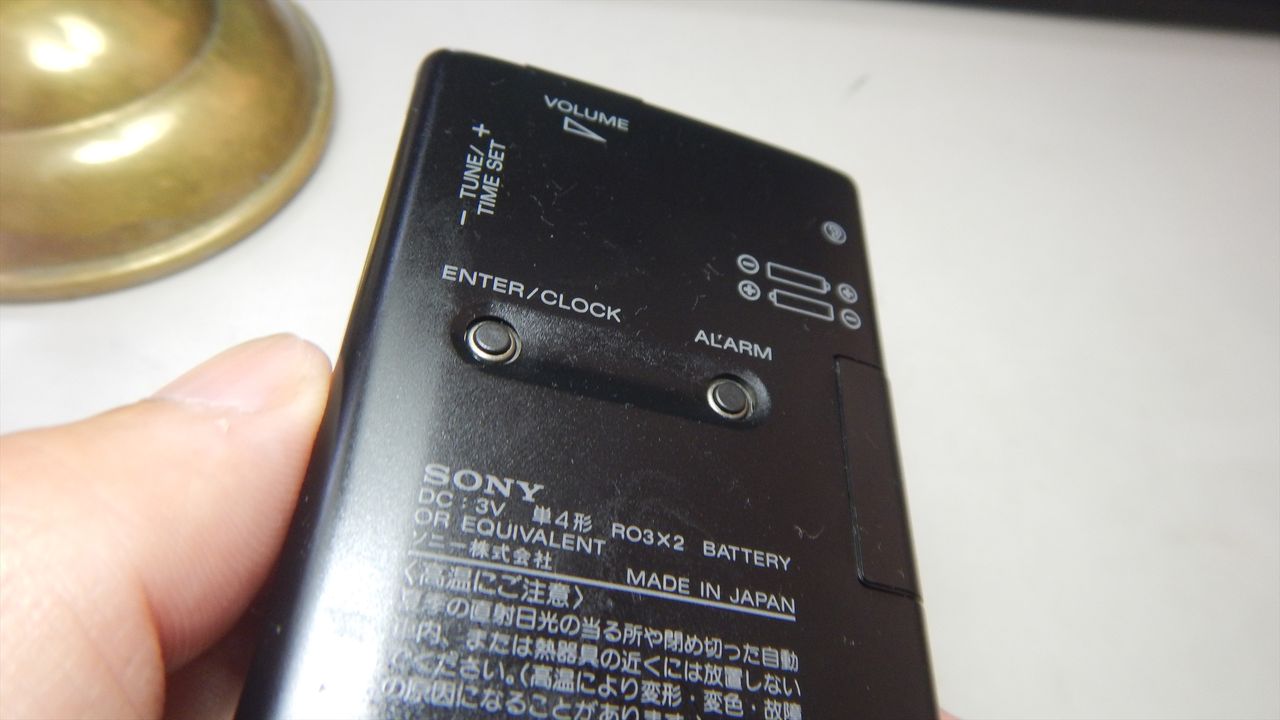

MADE IN JAPAN
↓
DSCN9344_R

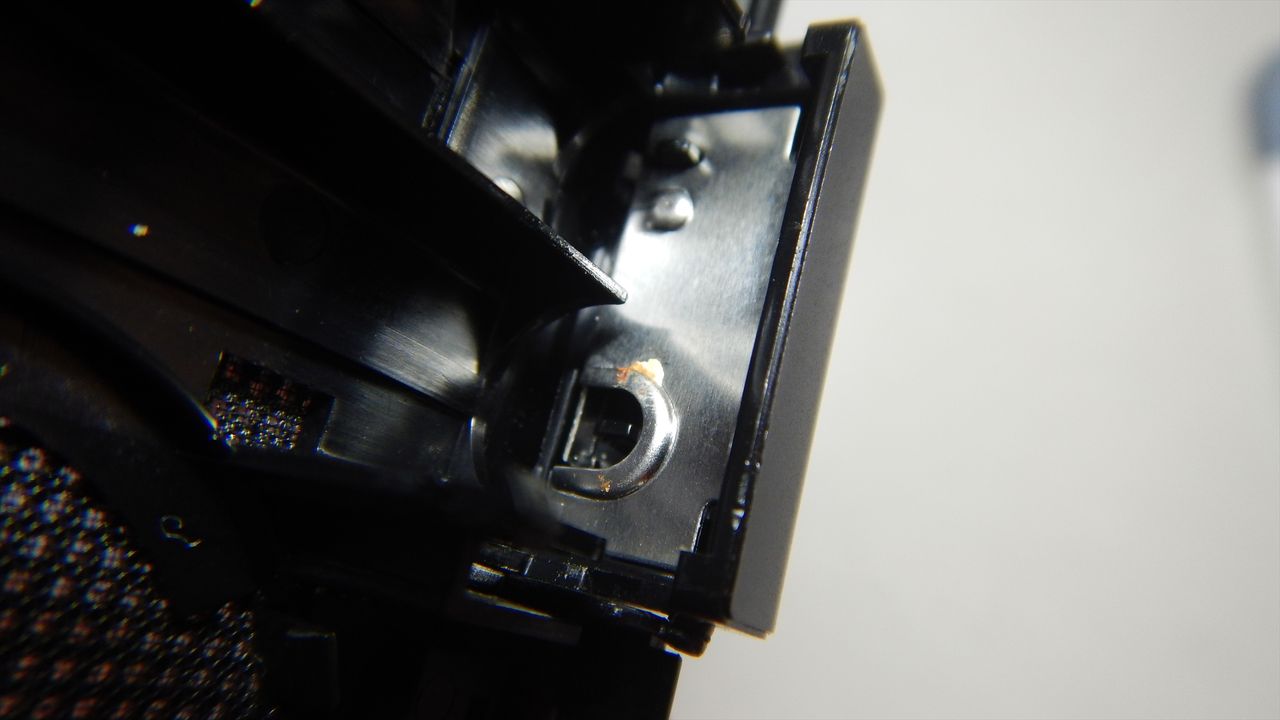

早速開封します、電池の蓋のヒンジが折れやすいので慎重に
↓
DSCN9345_R

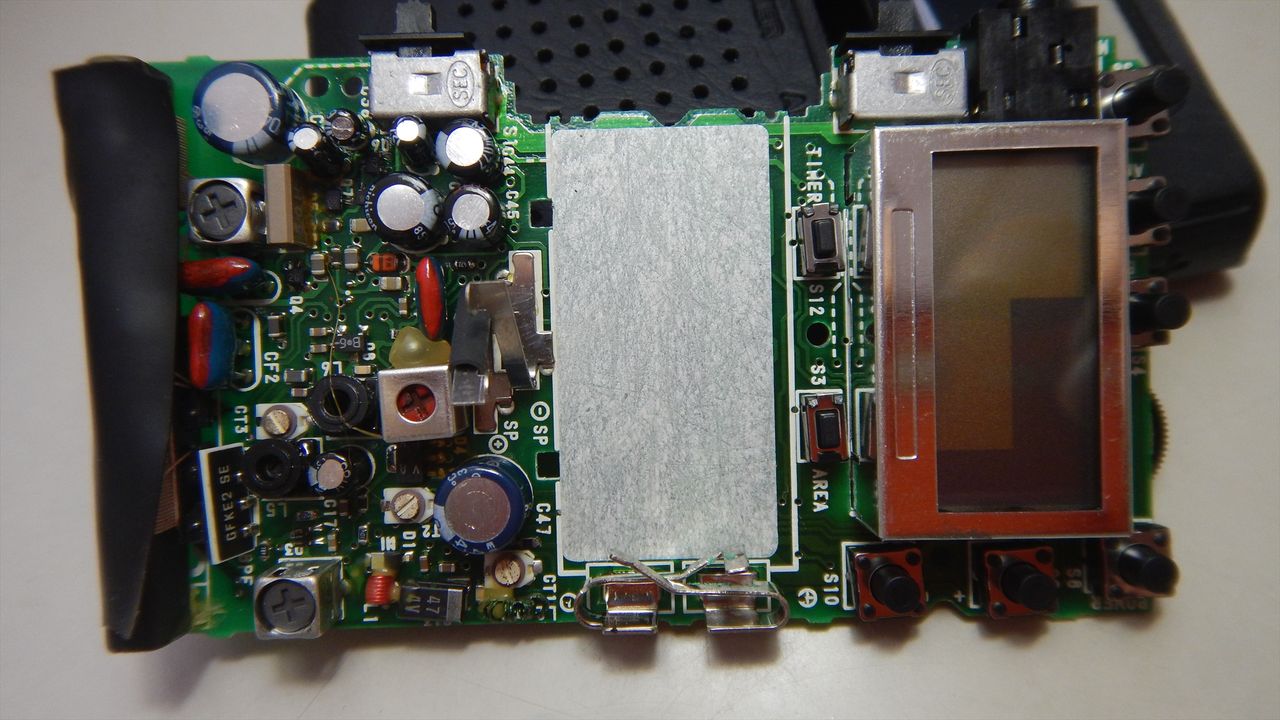

結構、部品点数多いですね、この時代のラヂヲは未だ未だIC化が
過渡期でディスクリート部品は多い時代です
↓
DSCN9346_R

DSCN9348_R

ビスは二本、同サイズ
↓
DSCN9349_R

爪を折らない様に
↓
DSCN9350_R

DSCN9351_R

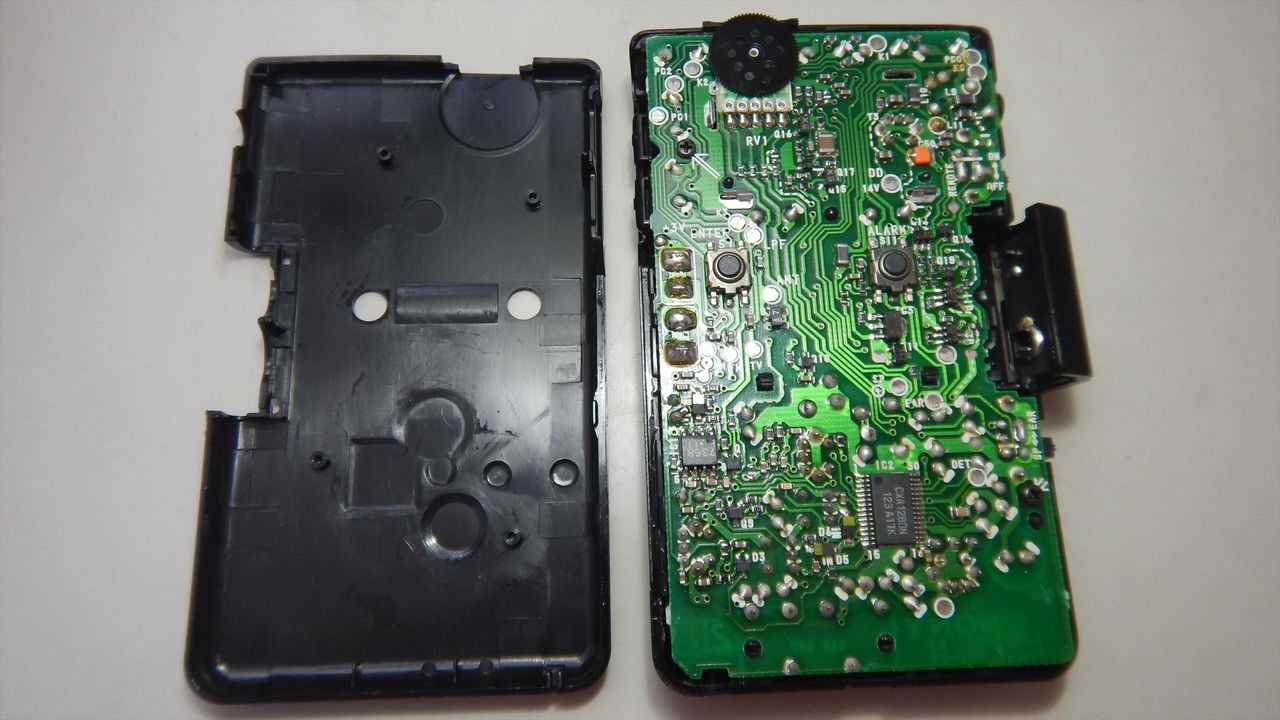

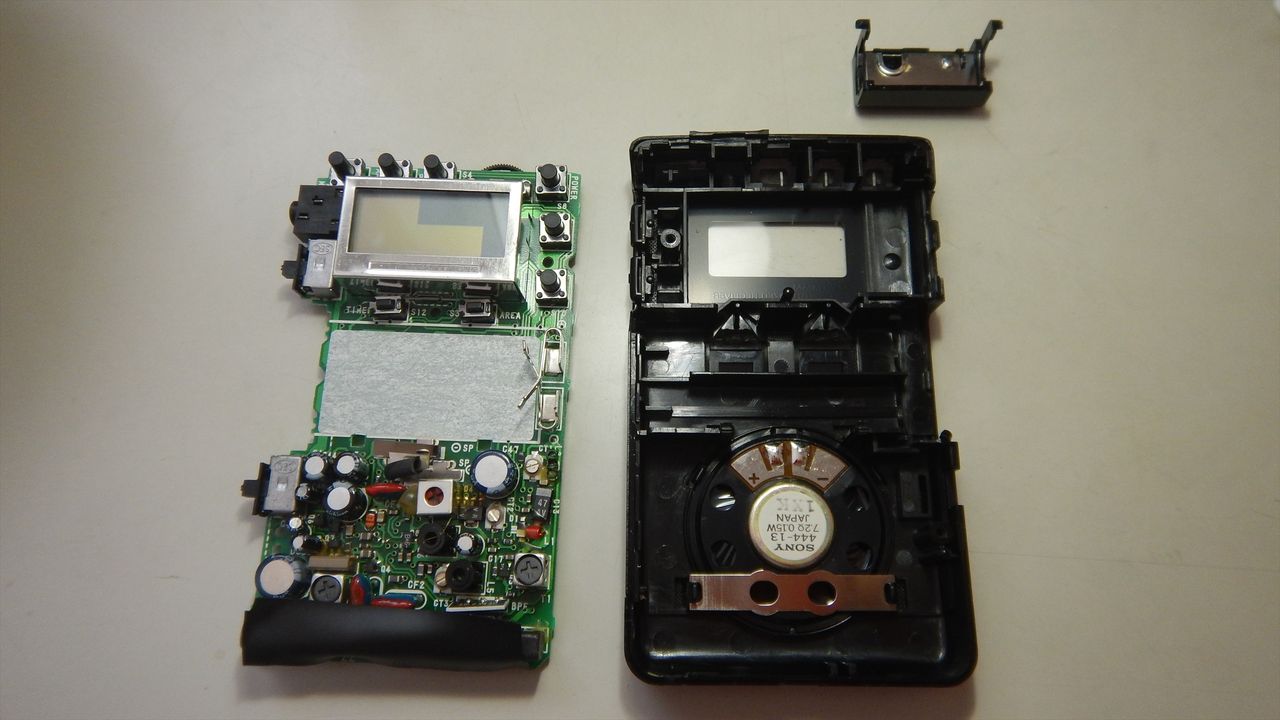

分解出来ました、電池の蓋のヒンジも折れずに無事です
↓
DSCN9352_R

DSCN9353_R

DSCN9354_R

DSCN9355_R

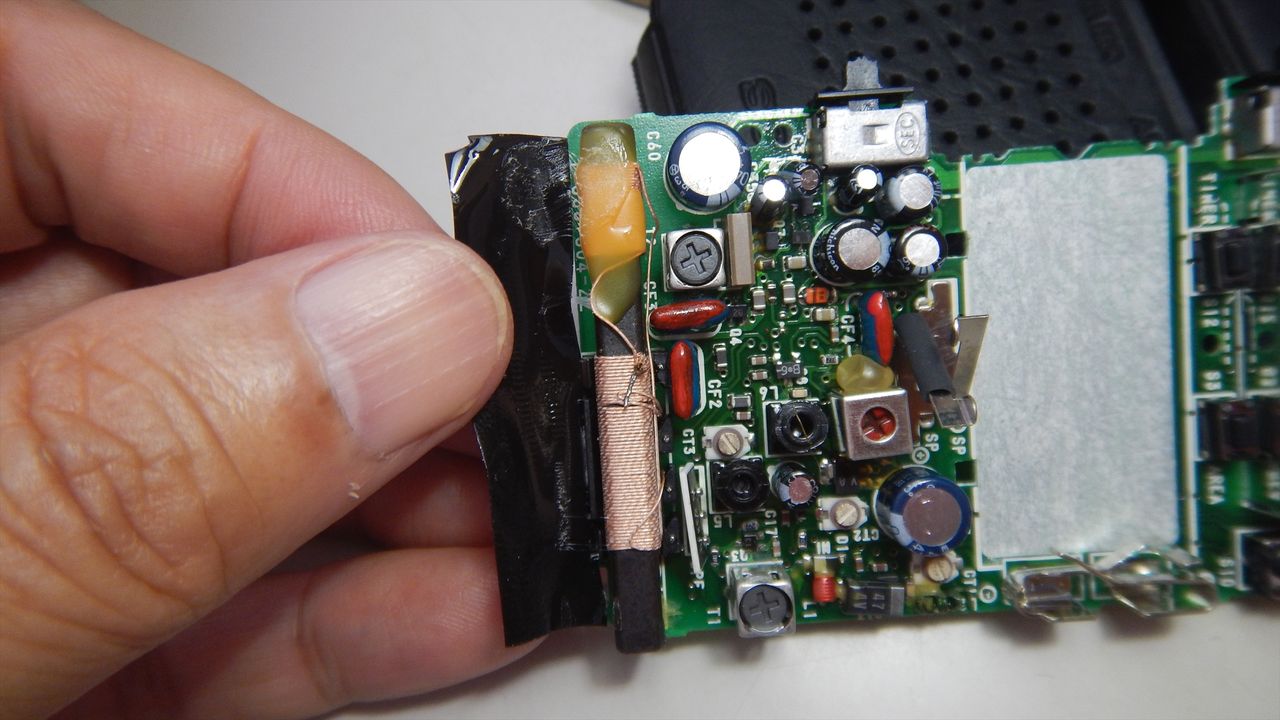

未だ結構、コイルが多いですね
↓
DSCN9356_R

バーアンテナは底辺に位置しています、重心が下で座りは良いかも
知れませんがスチールの机に置くとAM感度は低下します
↓
DSCN9357_R

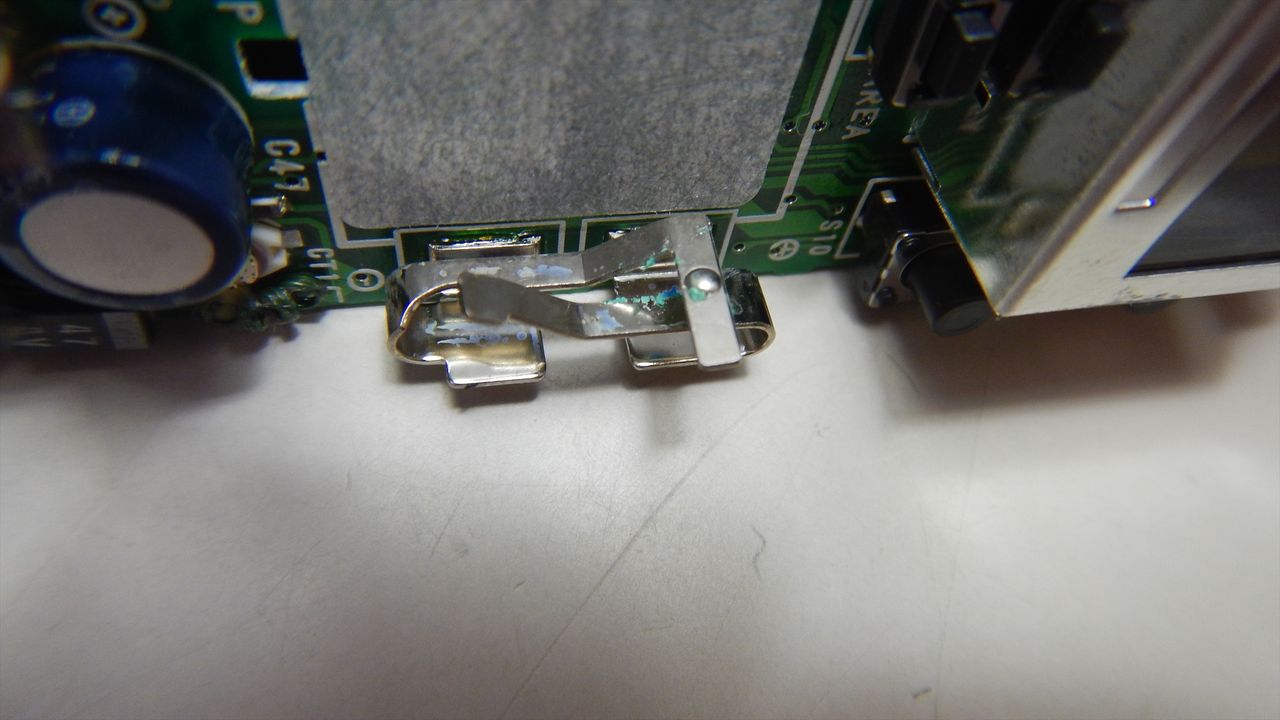

電池電極に少し緑青錆が浮いています
↓
DSCN9358_R

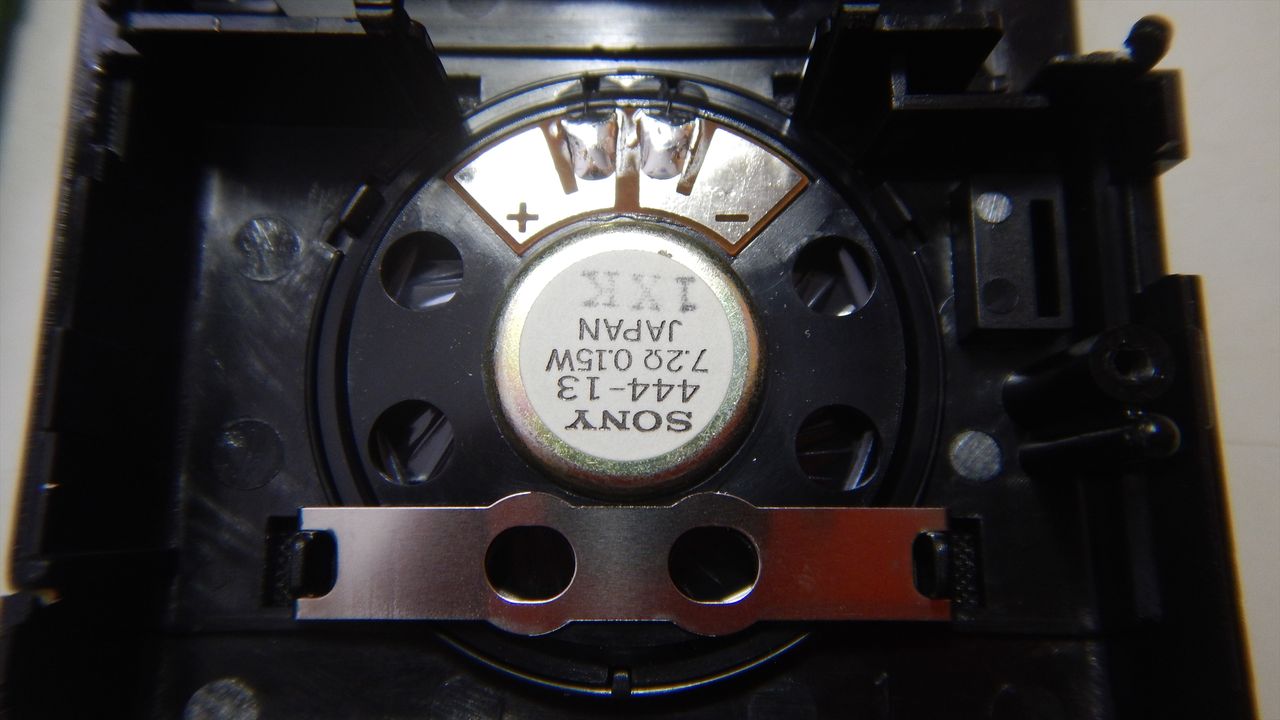

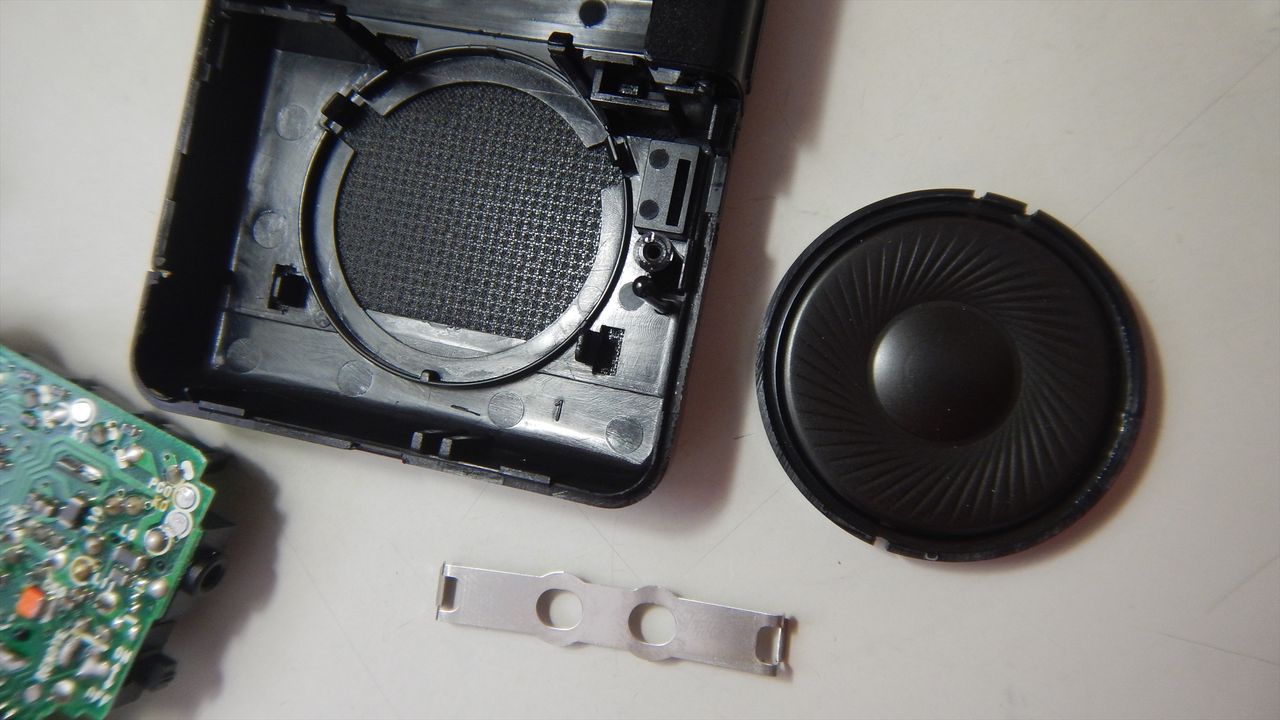

スピーカー・コーンは樹脂製
↓
DSCN9359_R

電池蓋のショートバー、錆は無さそうです
↓
DSCN9360_R

スピーカー・コーンにベビーオイル塗布、劣化防止です
(真似しないでね、どうなるかン十年のデータは無いからです)
↓
DSCN9361_R

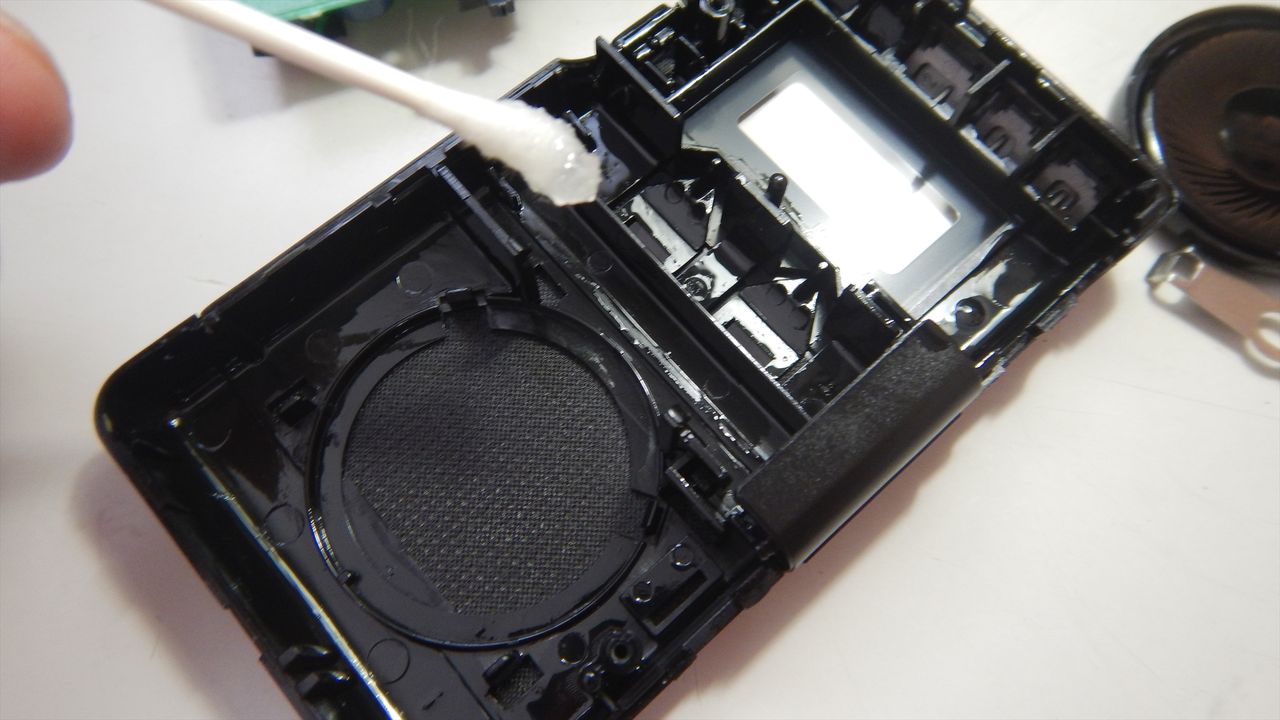

ケースの内側にも塗布
↓
DSCN9362_R

緑青錆を除去
↓
DSCN9363_R

スピーカーの電極も
↓
DSCN9364_R

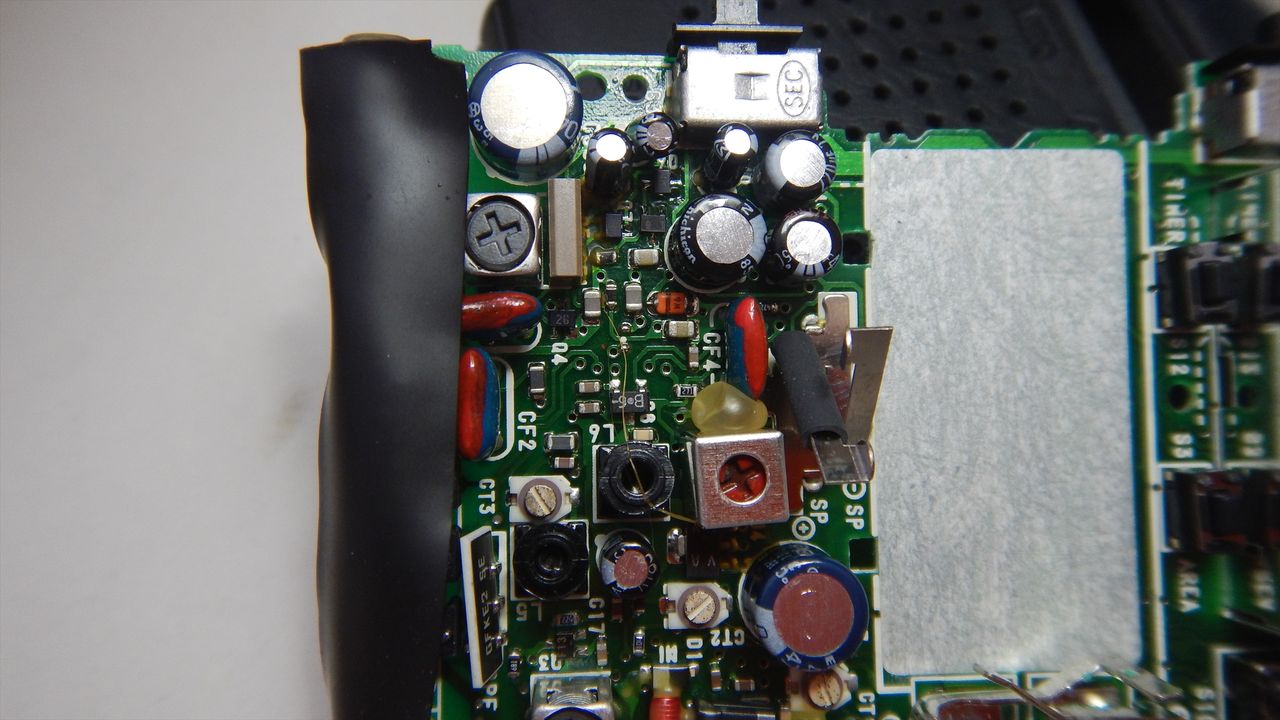

湿気対策にハヤコート塗布、使い続けて40年に成りますが問題無し
但し古い塗布は茶色に焼けてきます、が、絶縁性は保ちますサンハヤトの
ベストセラーですね
↓
DSCN9365_R

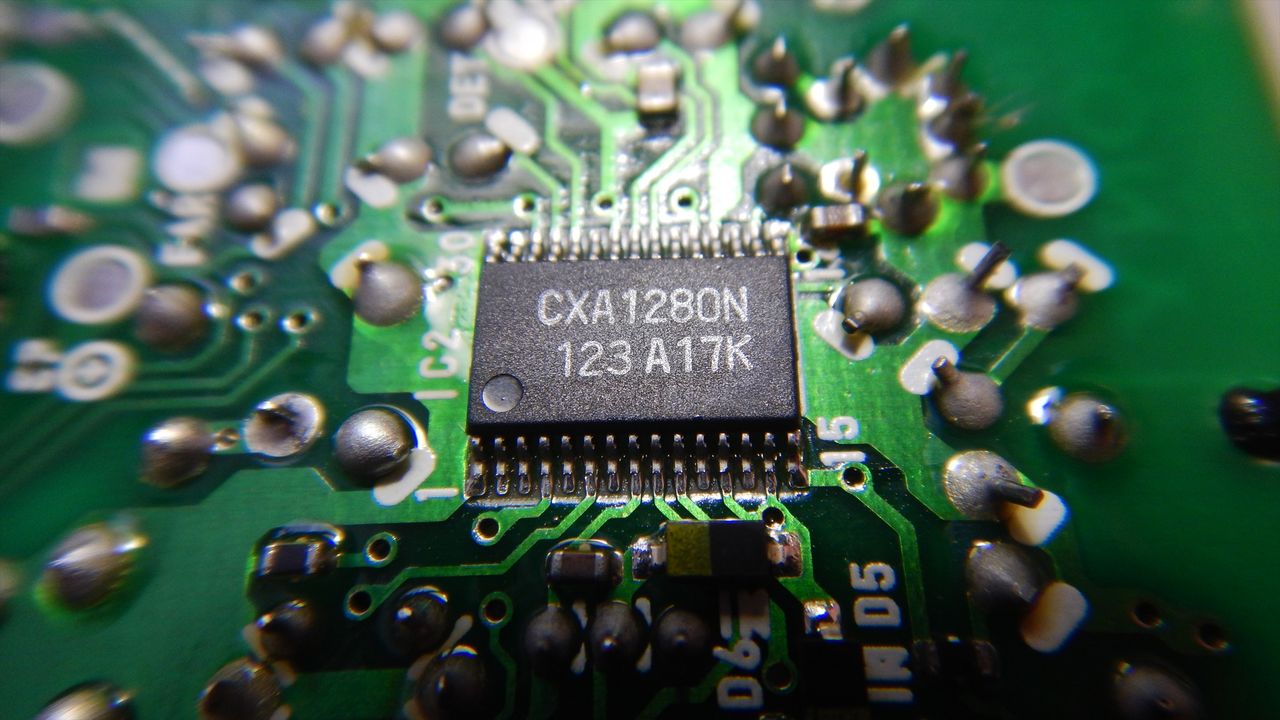

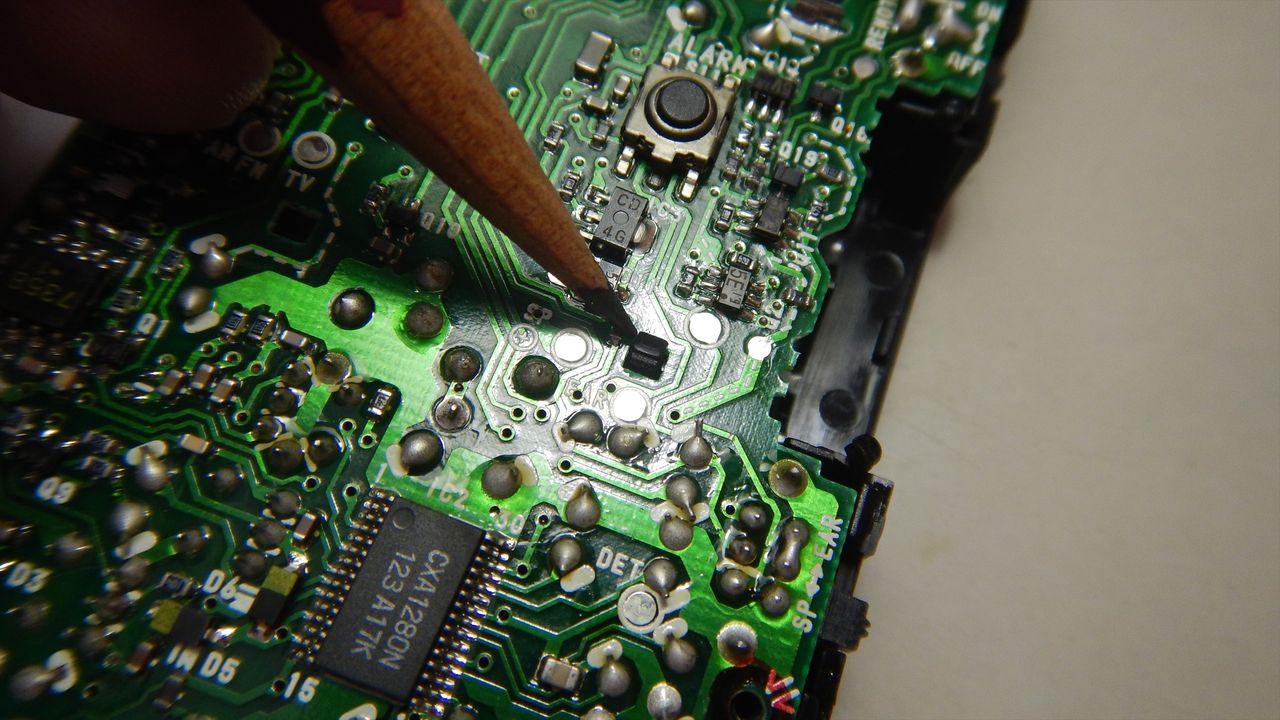

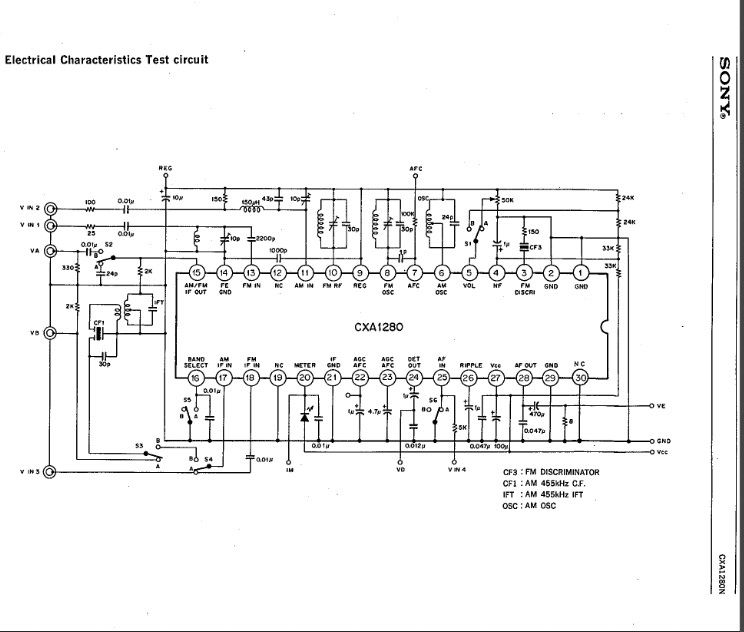

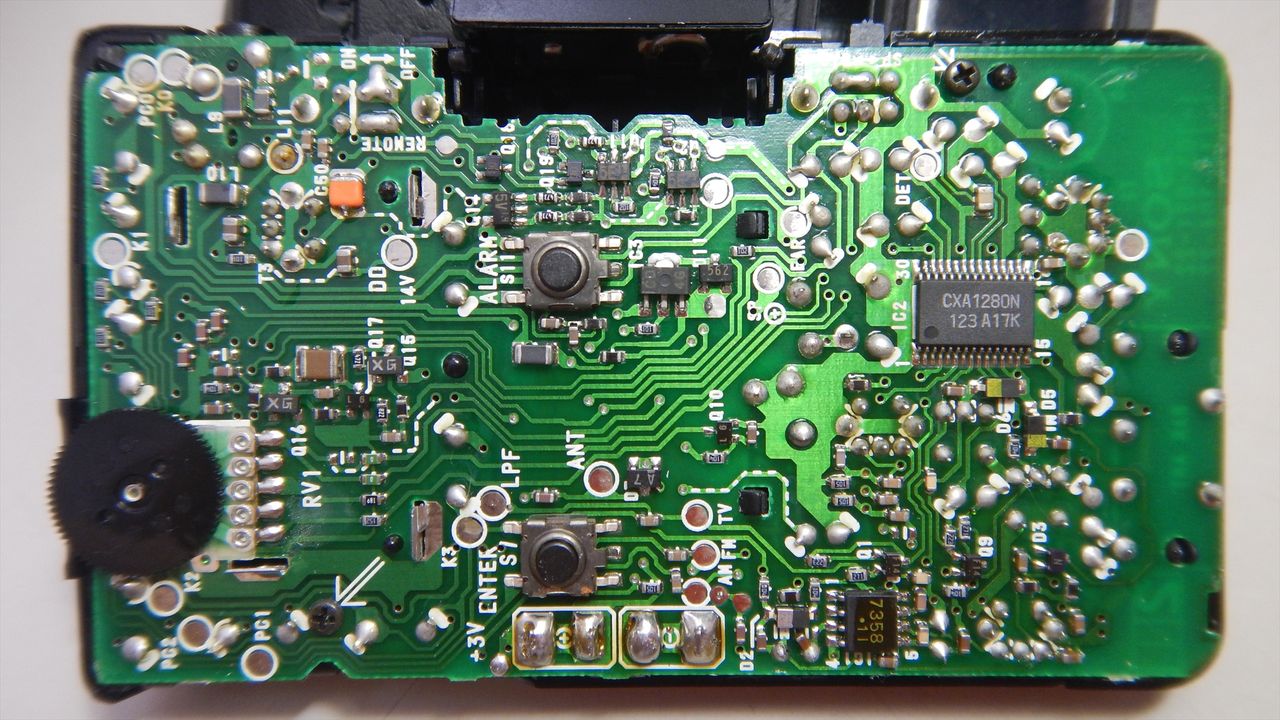

CXA1280Nはラヂヲ専用デバイスです
↓
DSCN9366_R

回転bandicam 2018-11-14 11-05-59-830

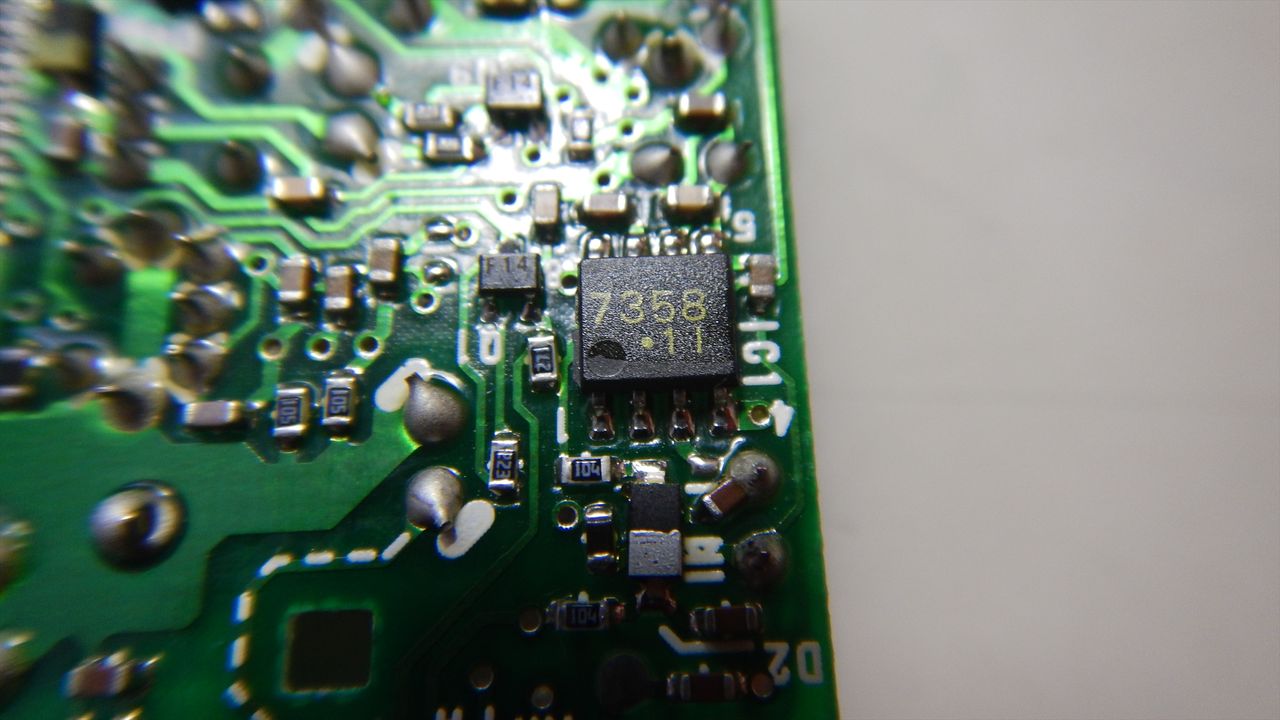

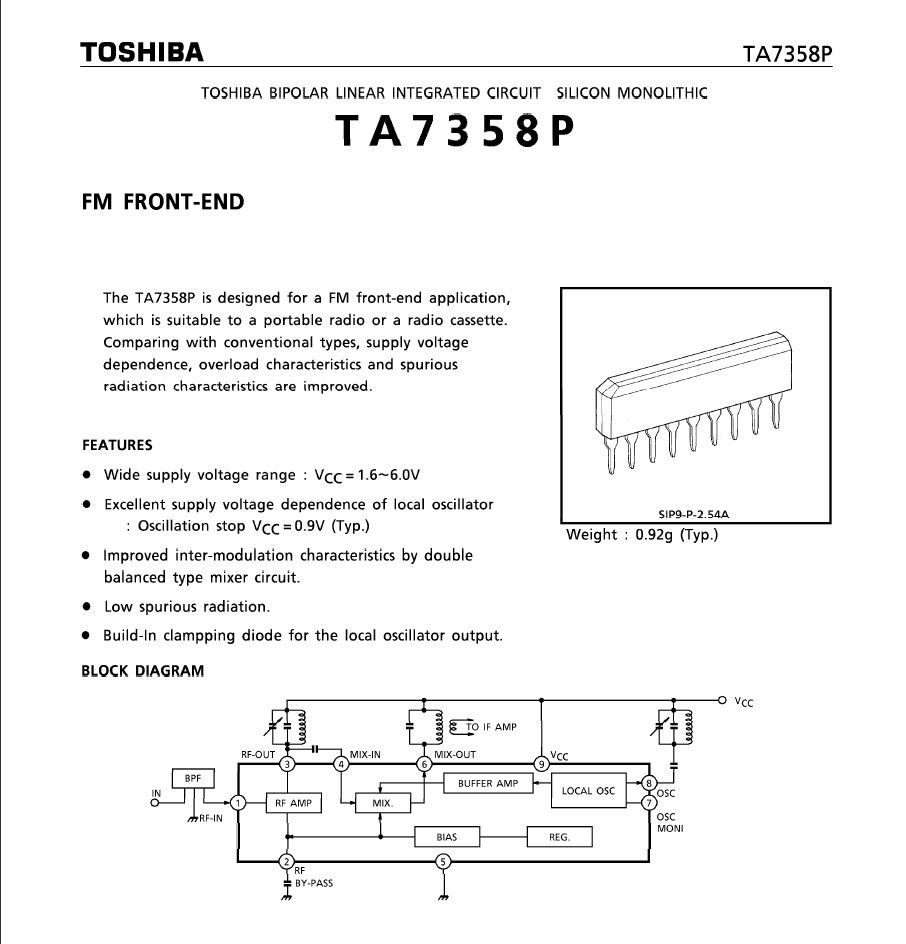

7358はFMのフロントエンドと思うのですが・・・パッケージが違う
んですよね、資料だとSIPですが現物はSOPです、不明
↓
DSCN9367_R
bandicam 2018-11-14 11-10-55-505

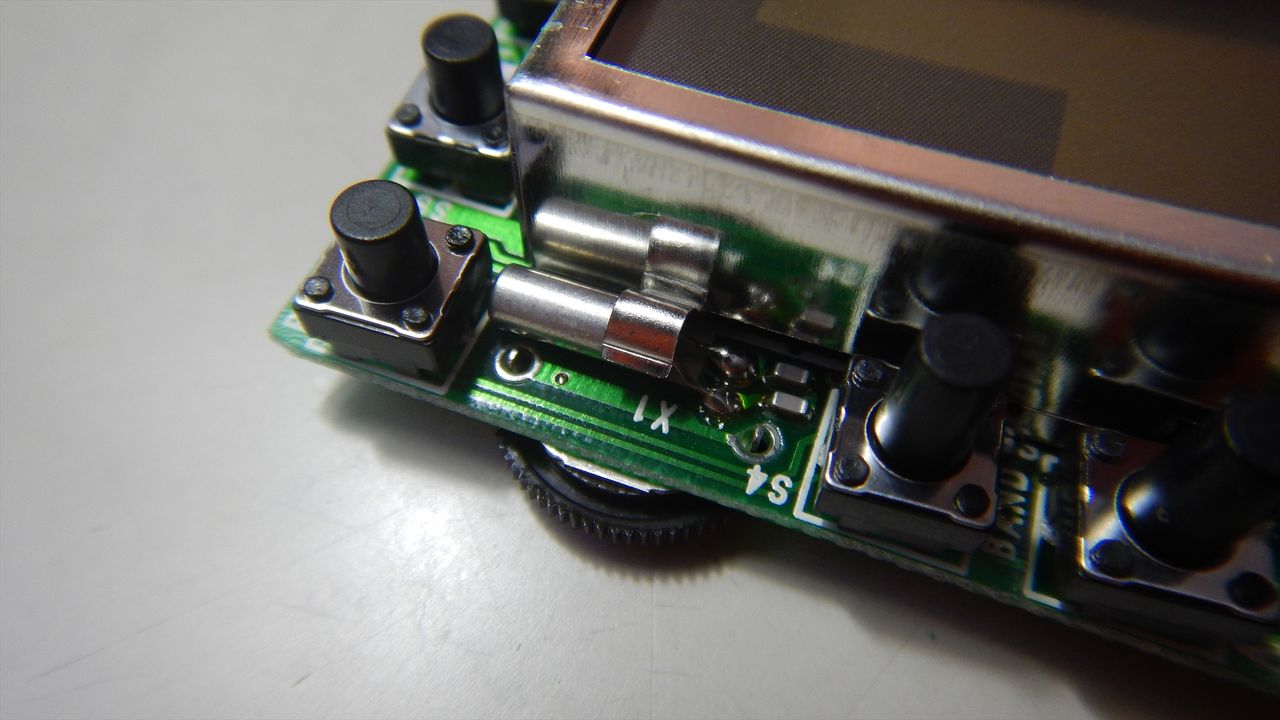

CPUのクロック用の水晶と思われます
↓
DSCN9368_R

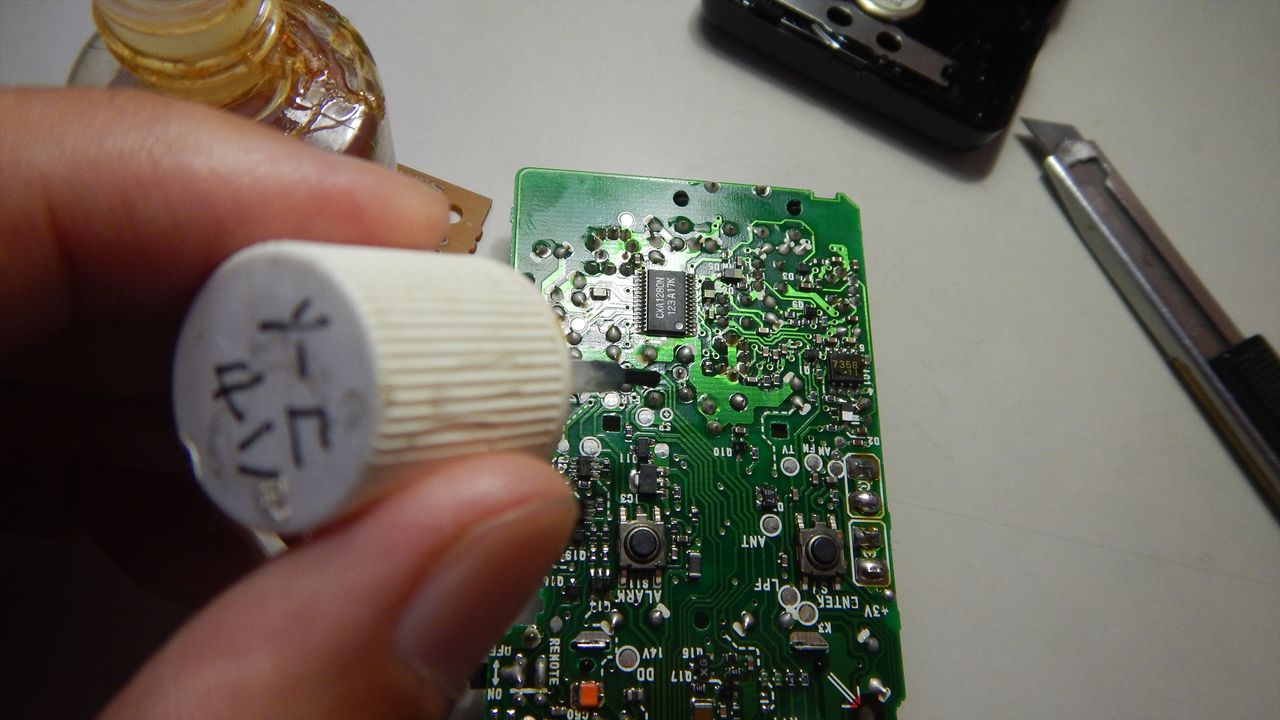

スライド・スイッチに接点復活剤を塗布
↓
DSCN9369_R

ボリュームにも塗布
↓
DSCN9370_R

組立を元に戻して作業終了。

Panasonic RF-NT800R イヤホン修理

いつものフリー・マーケット　300円でした
音は出るものの色々ちょっとした不具合があります

DSCN9215_R

先ずはスペック
↓
bandicam 2018-11-12 19-38-48-699

bandicam 2018-11-12 19-38-21-923

DSCN9216_R

DSCN9217_R

DSCN9218_R

イヤフォンが切れています音も出ません
↓
DSCN9219_R

早速、開封
↓
DSCN9220_R

裏蓋にはイヤフォンの巻き取りユニット
接続はバネを使用しています
↓
DSCN9221_R

電池、液漏れ跡
↓
DSCN9222_R

電池のバネも錆びています
↓
DSCN9223_R

ショートバーも少し錆びています
↓
DSCN9224_R

バーアンテナはラヂヲの底辺部分にあるので座りは良いのでしょうが
金属製の机に乗せるとAM感度が悪く成ります
↓
DSCN9225_R

イヤフォンの巻き取りユニットを分解します
↓
DSCN9226_R

DSCN9227_R

ビスは計5本、二種類
↓
DSCN9228_R

ゼンマイ部分を外します
↓
DSCN9229_R

Eリングはパチン!!と飛ばしてどれだけ困った事か・・・慎重に
↓
DSCN9230_R

外れました
↓
DSCN9231_R

スリップリング機構を採用しています
↓
DSCN9232_R

イアフォンの半田付け端子、摺動子はそれぞれ二枚電極
↓
DSCN9233_R

100円だったかイアフォンを別途用意します
↓
DSCN9234_R

DSCN9235_R

長さが少し短いけどいいや
↓
DSCN9236_R

代替のイアフォンを半田付けしました
↓
DSCN9237_R

摺動子とスリップリングを掃除します
↓
DSCN9238_R

序でに接点復活剤を塗布
↓
DSCN9239_R

見えにくいですが、穴の中程にゼンマイの巻き始めが有ります
これを中心軸のスリットに通さないと全く機能しません
↓
DSCN9240_R

はい、交換が終わりました
↓
DSCN9241_R

うーん・・・ちょっとはみ出す、まぁ仕方無い
↓
DSCN9242_R

ご愛敬ということで・・・
↓
DSCN9243_R

部品点数は時代的に少なくなってきています
↓
DSCN9244_R

イアフォン様のバネ二個
↓
DSCN9245_R

スピーカーはコネクター接続でした
↓
DSCN9246_R

DSCN9247_R

如何にも貧弱そうなスピーカー
↓
DSCN9248_R

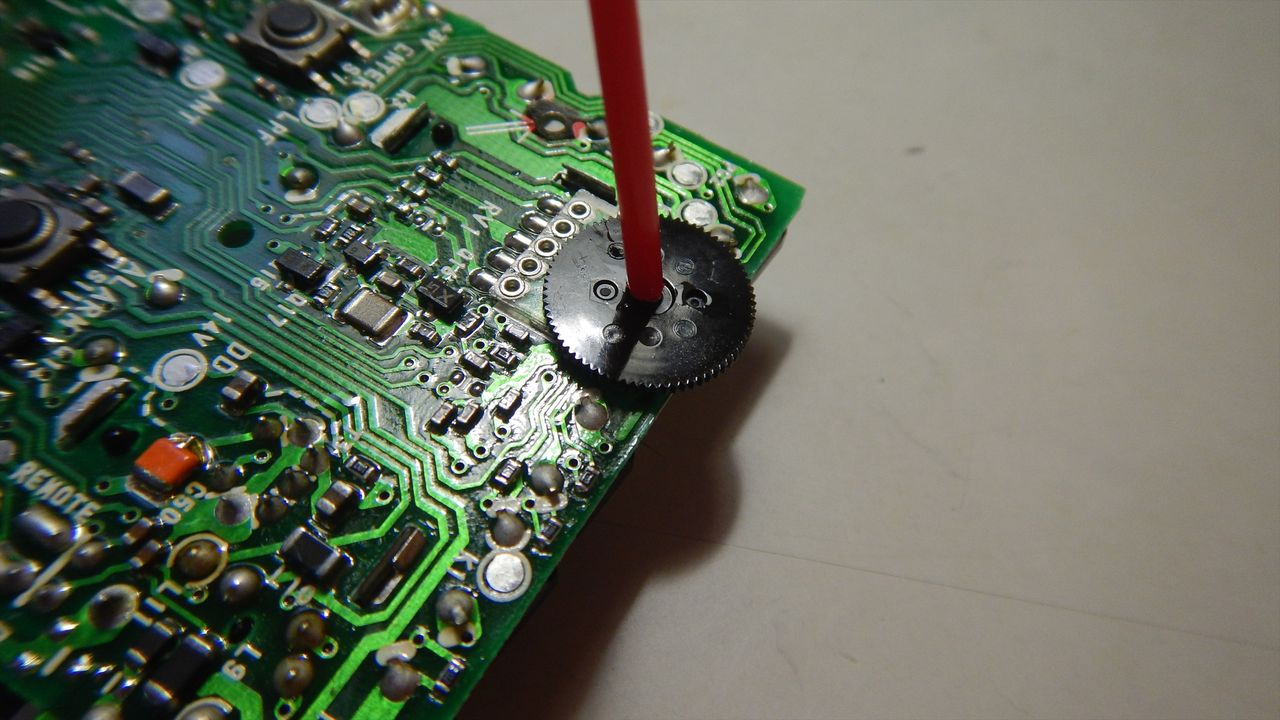

左上のジョグダイアルは、やや挙動が変です、このままとします
↓
DSCN9249_R

前の持ち主のものと思われる髪の毛、白髪です
↓
DSCN9250_R

DSCN9251_R

CXA1619ANはソニーのデバイスです
DSCN9252_R

bandicam 2018-11-12 20-34-29-691
音の悪い、申し訳程度のスピーカーと私は評価します、無いより益し程度
↓
DSCN9253_R

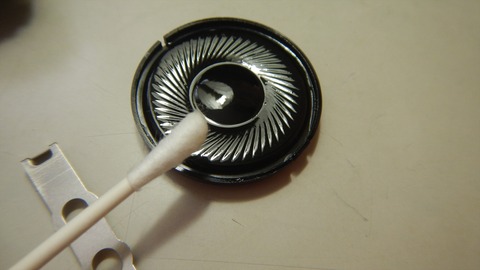

掃除してベビーオイルを塗布
↓
DSCN9254_R

正面パネル内側にベビーオイルを塗布、劣化防止
↓
DSCN9255_R

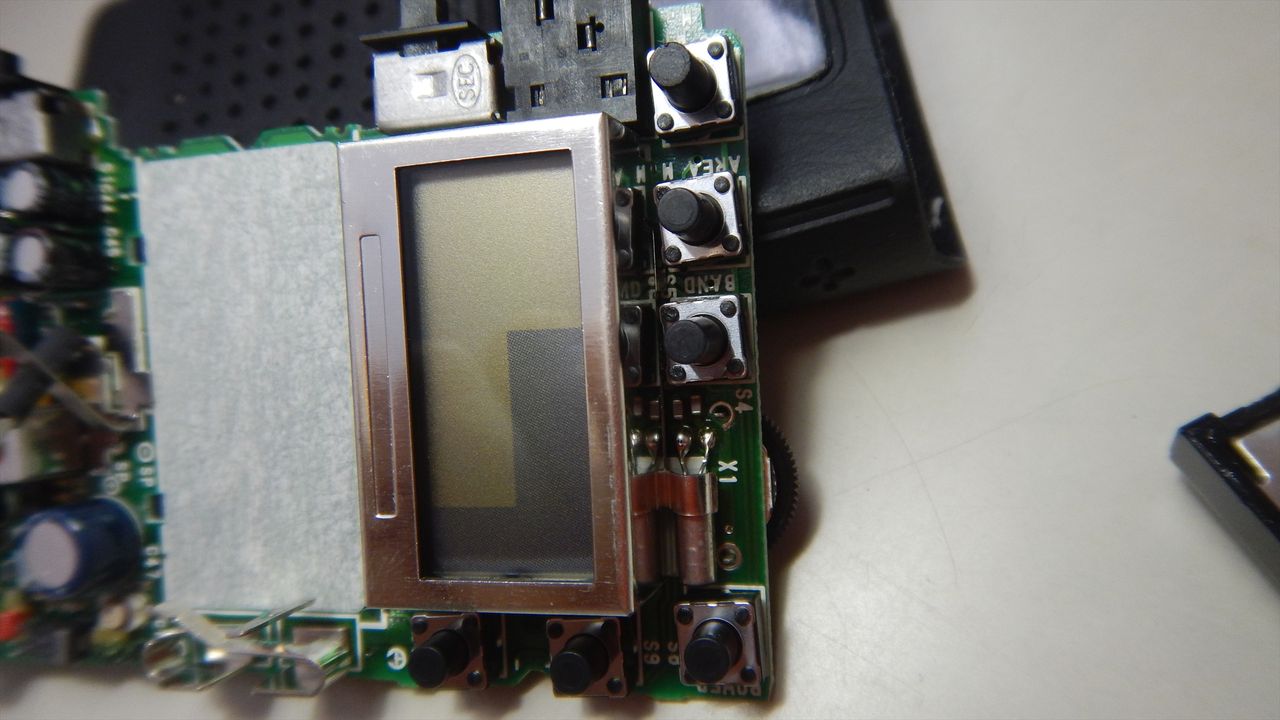

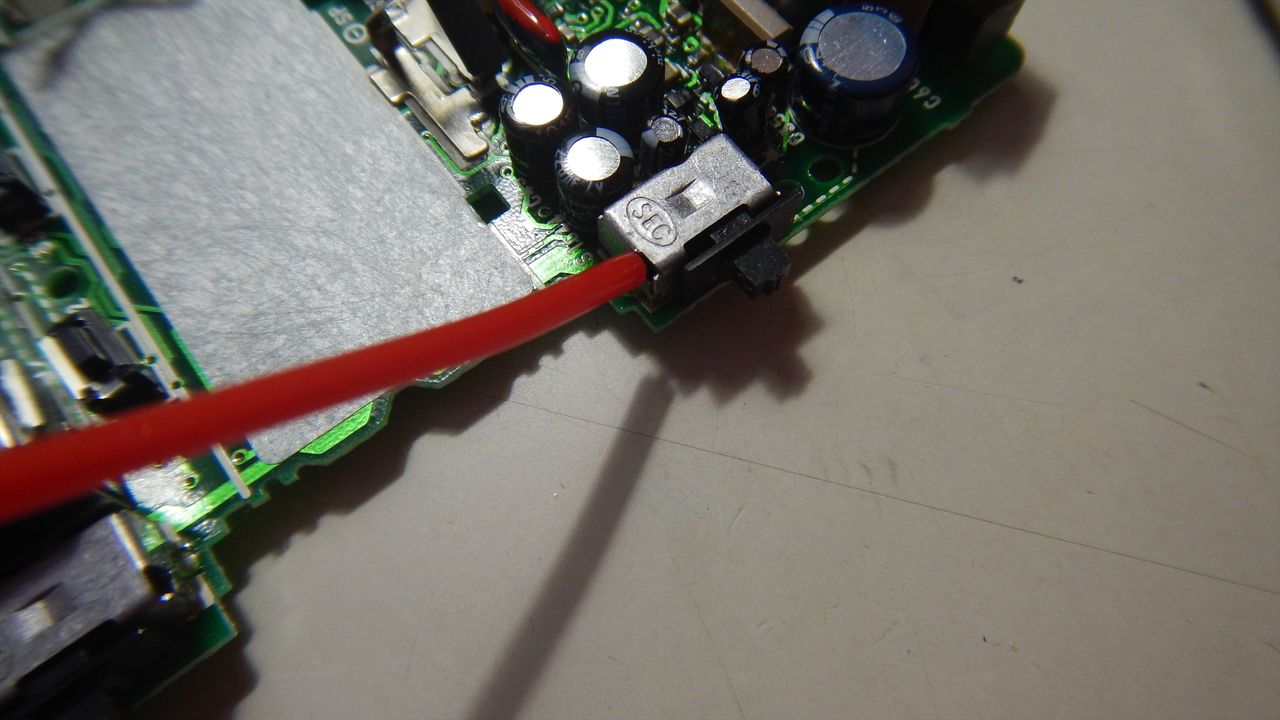

使用中、ロック表示が出たり消えたりするのはこのスイッチの接点不良
と判りました、これから内部を調べます
↓

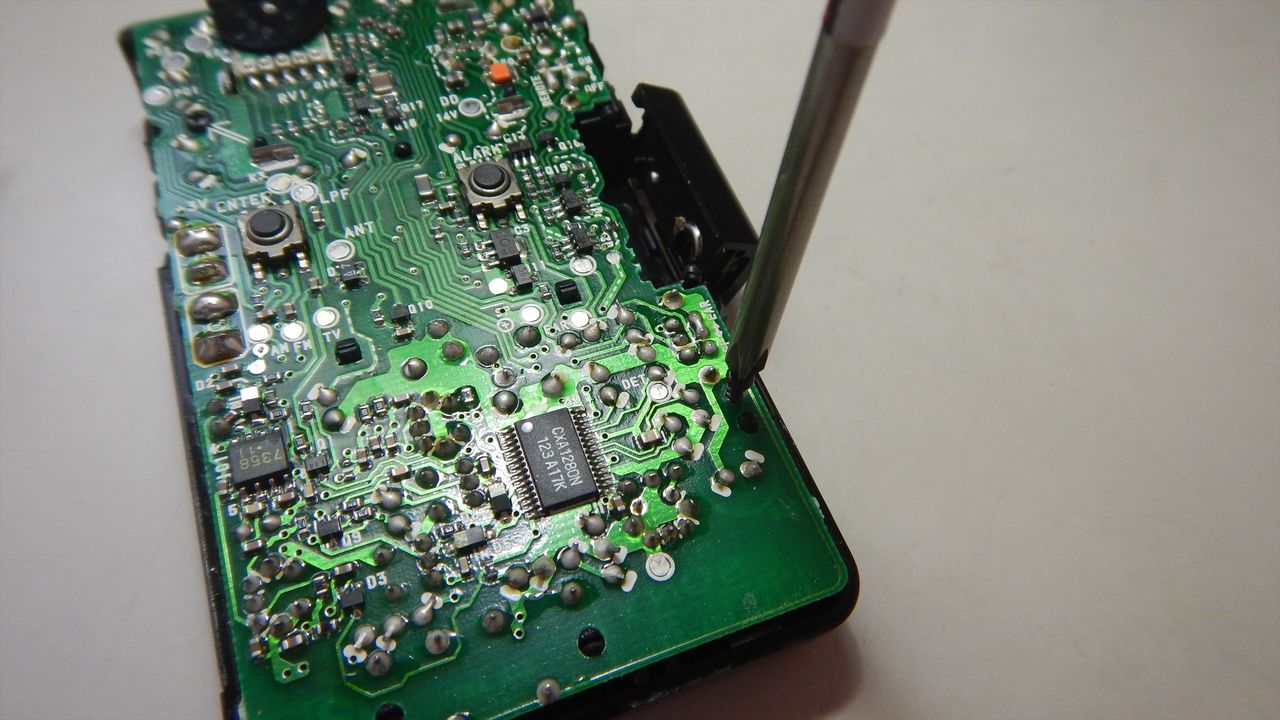

DSCN9256_R

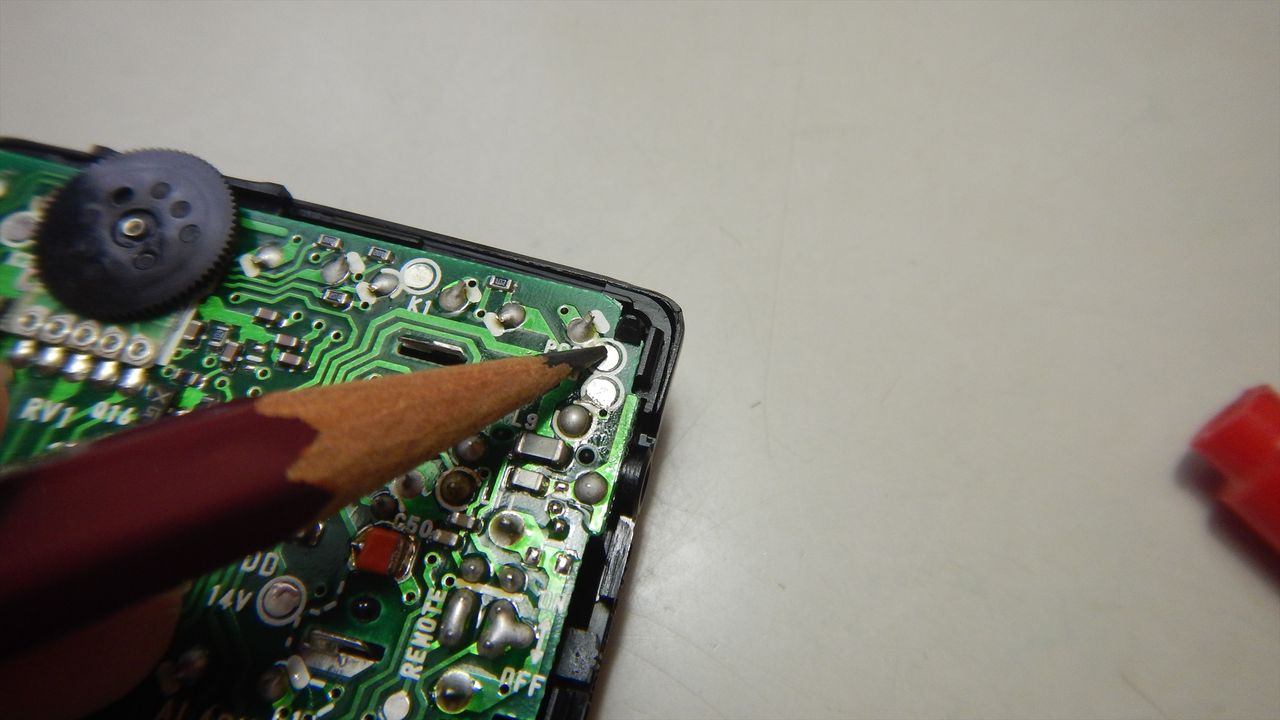

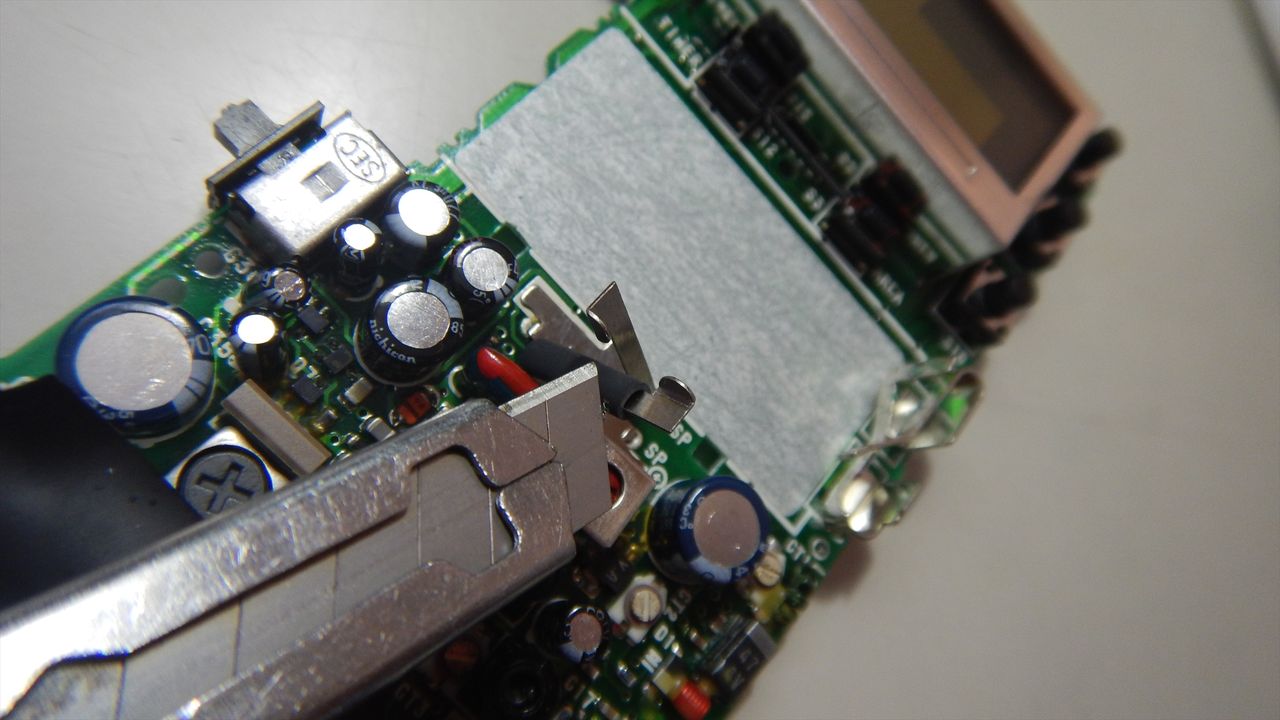

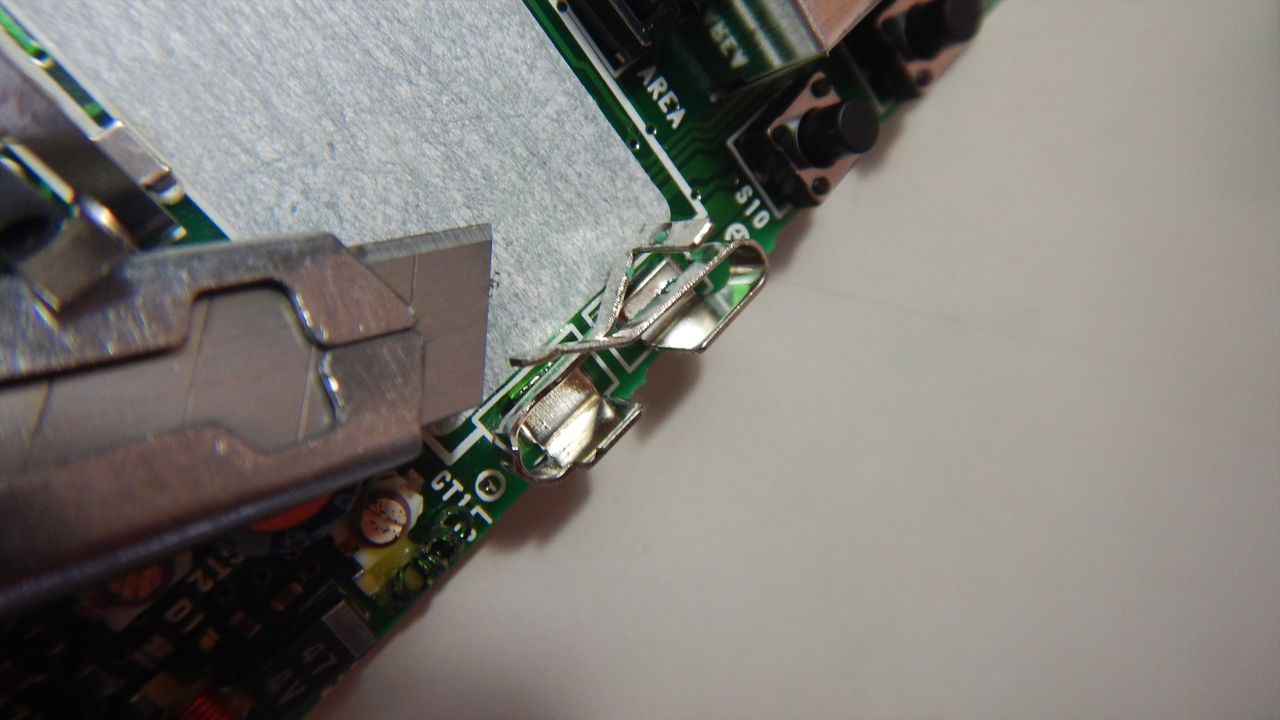

低温半田の登場です、これで簡単に外せます
↓
