INSPIRON N5050 ジャンク

散歩に出掛けて、と言うのも年の瀬の都内の雰囲気を感じたくて
築地、アメ横、2K540、と行けば当然、秋葉原ですよね、そういう流れで
ブラブラしてたのですが「あ、中古パソコンでも買うか」と思い立ったのです

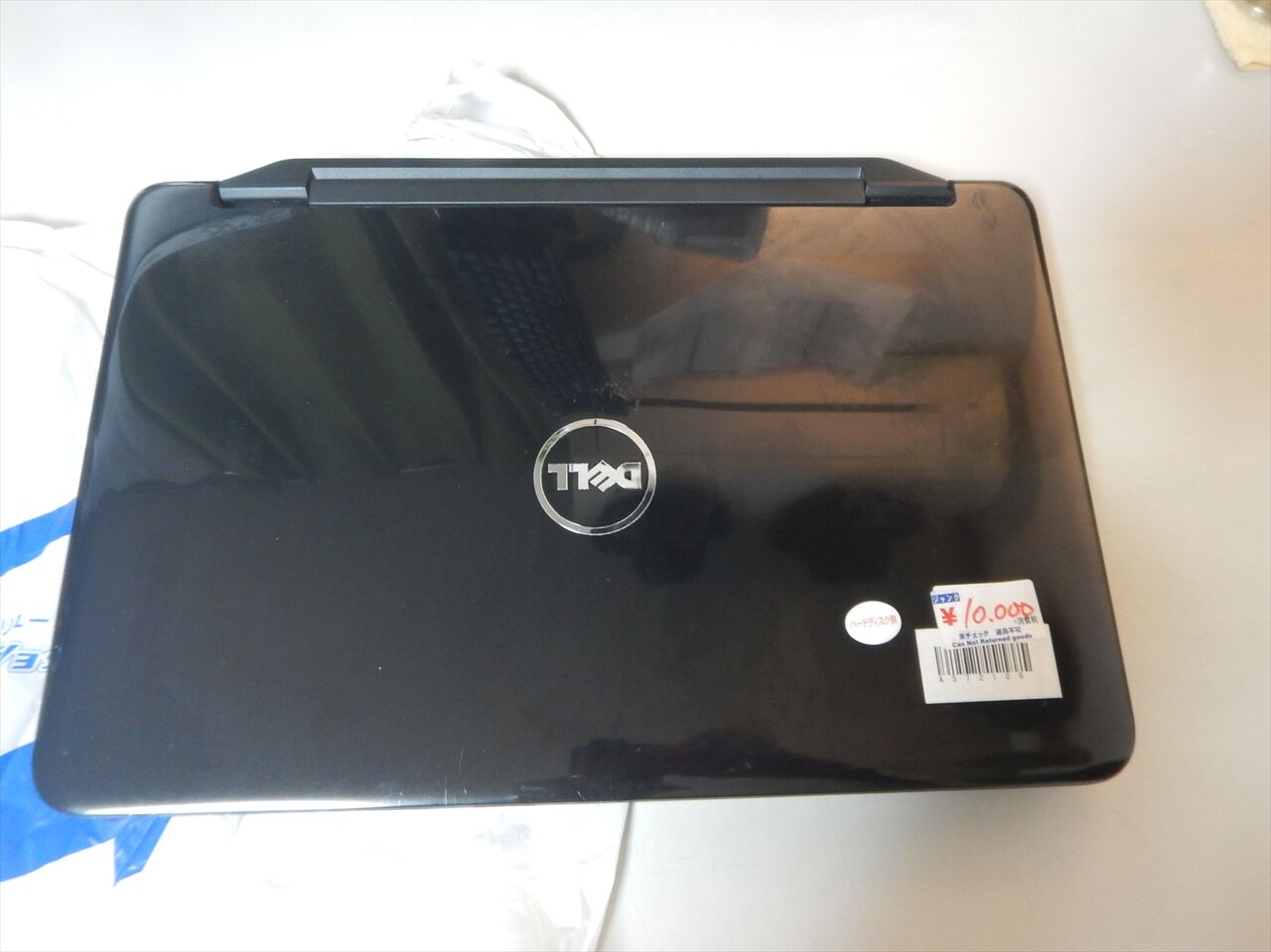

ショップ・インバースに入店し物色していたみつけたジャンクがこれです
DSCN4853_R

DSCN4854_R
INSPIRON N5050
検索結果
ウェブページから抽出された強調スニペット 初心者やセカンドノートに
向いているコストパフォーマンス！
2011年9月発売の15.6インチワイド光沢液晶ノート、Inspiron 15（N5050）
だそうです、最小構成で39,980円という破格ノート（発売時点）
安いーーー、だから出回るのでしょう、お店では電源が用意されていて
その場で動作確認が出来ます、が、ハードディスクが入っていません
取り敢えず電源入れたところ BIOS が立ち上がり液晶も正常なので
購入、年末大売り出しで30% OFF で 7K で、税込みで 7.7K ですから
ダメモトです。

DSCN4863_R

DSCN4864_R

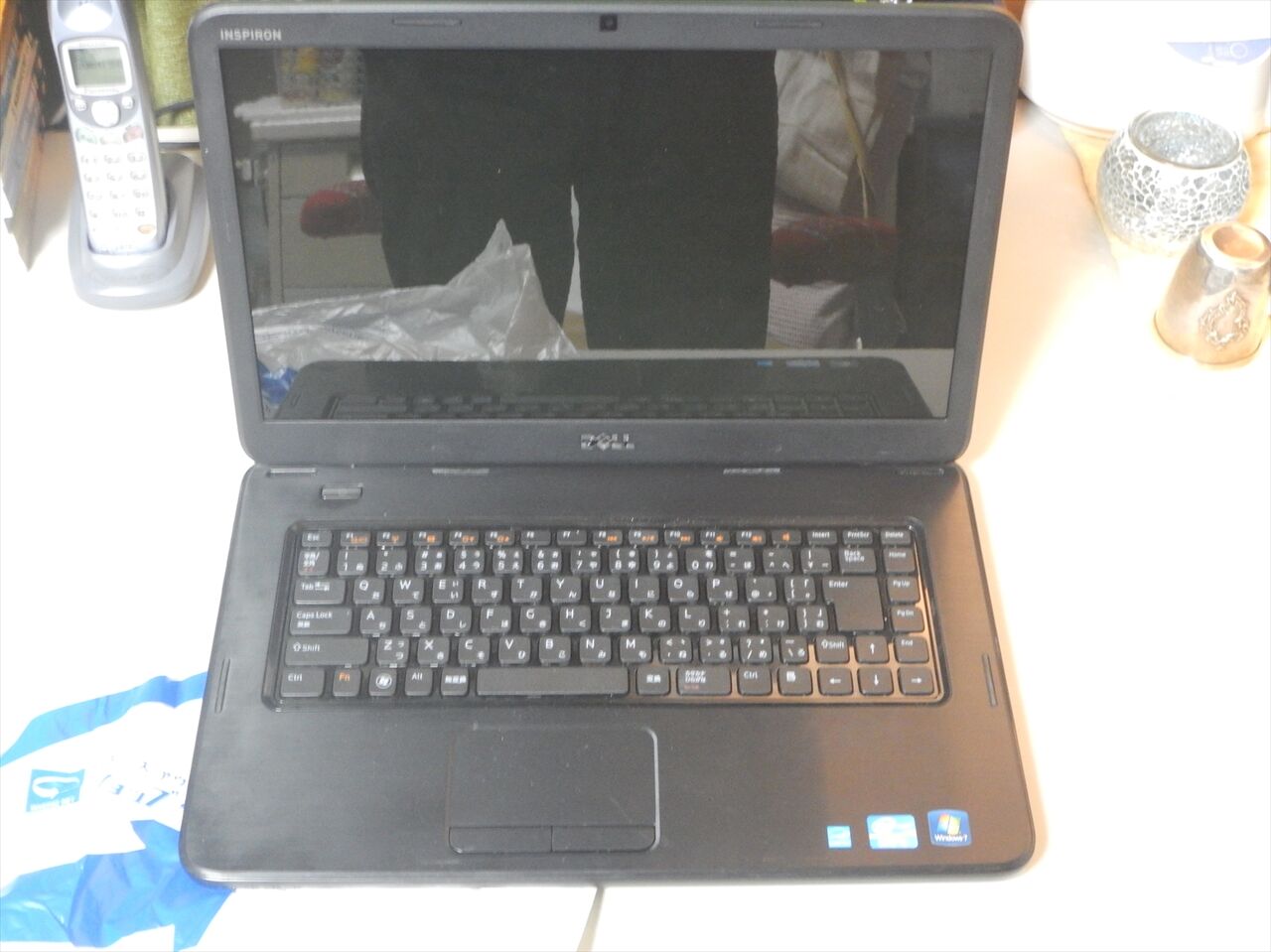

↑こんな感じです、正月にオモチャにするにはお手頃ですよね
取り敢えずWindows8でもインストールして使ってみようと思います
が、ハードディスクが入って無いので入れなければなりません
それは当然ですがハードディスクを認識するか確認する必要が在ります
なので分解します、背面のネジを外さないと開封出来ません
14個のネジを全てハズしました、先ずはキーボード
DSCN4866_R

DSCN4867_R

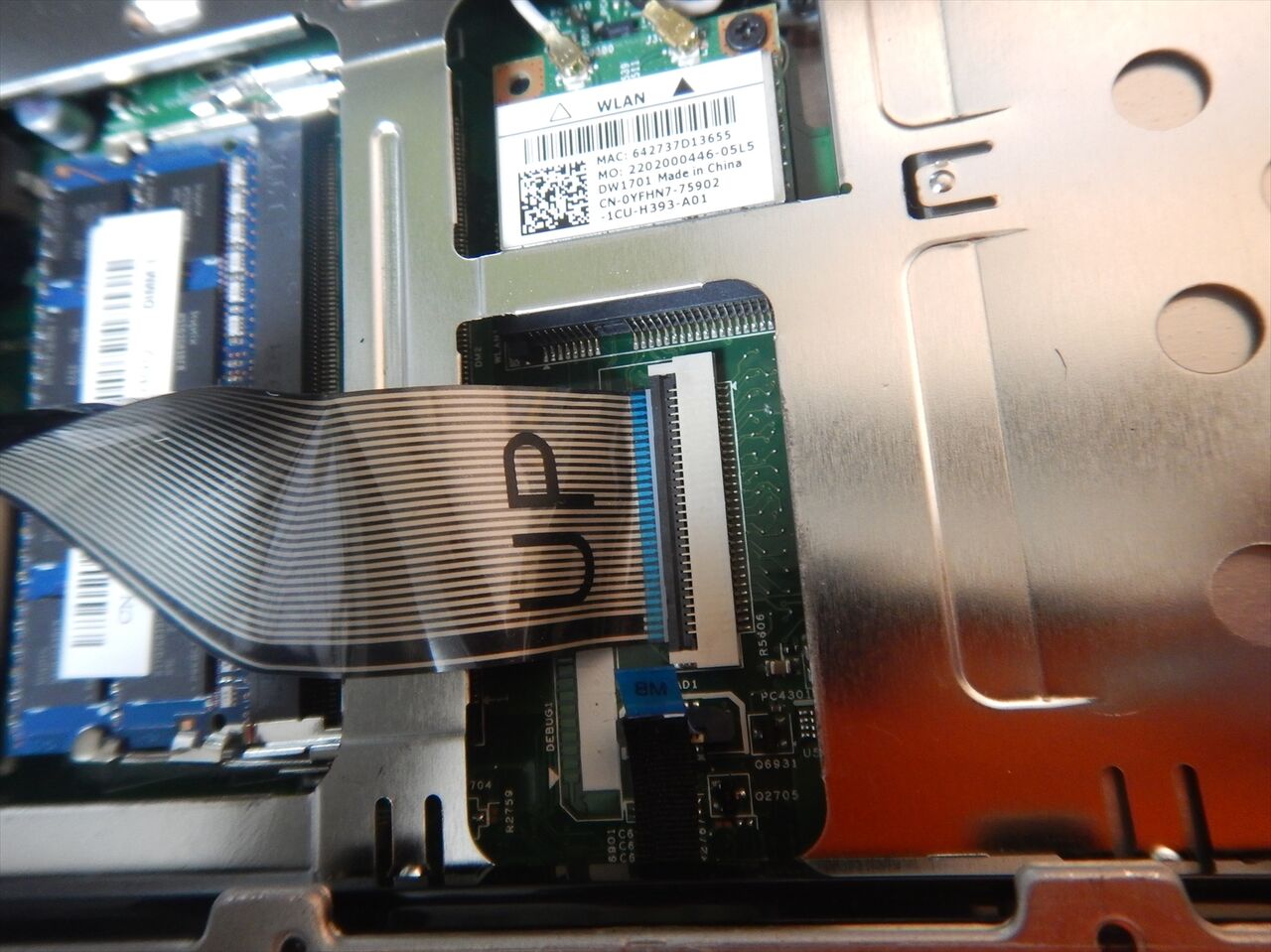

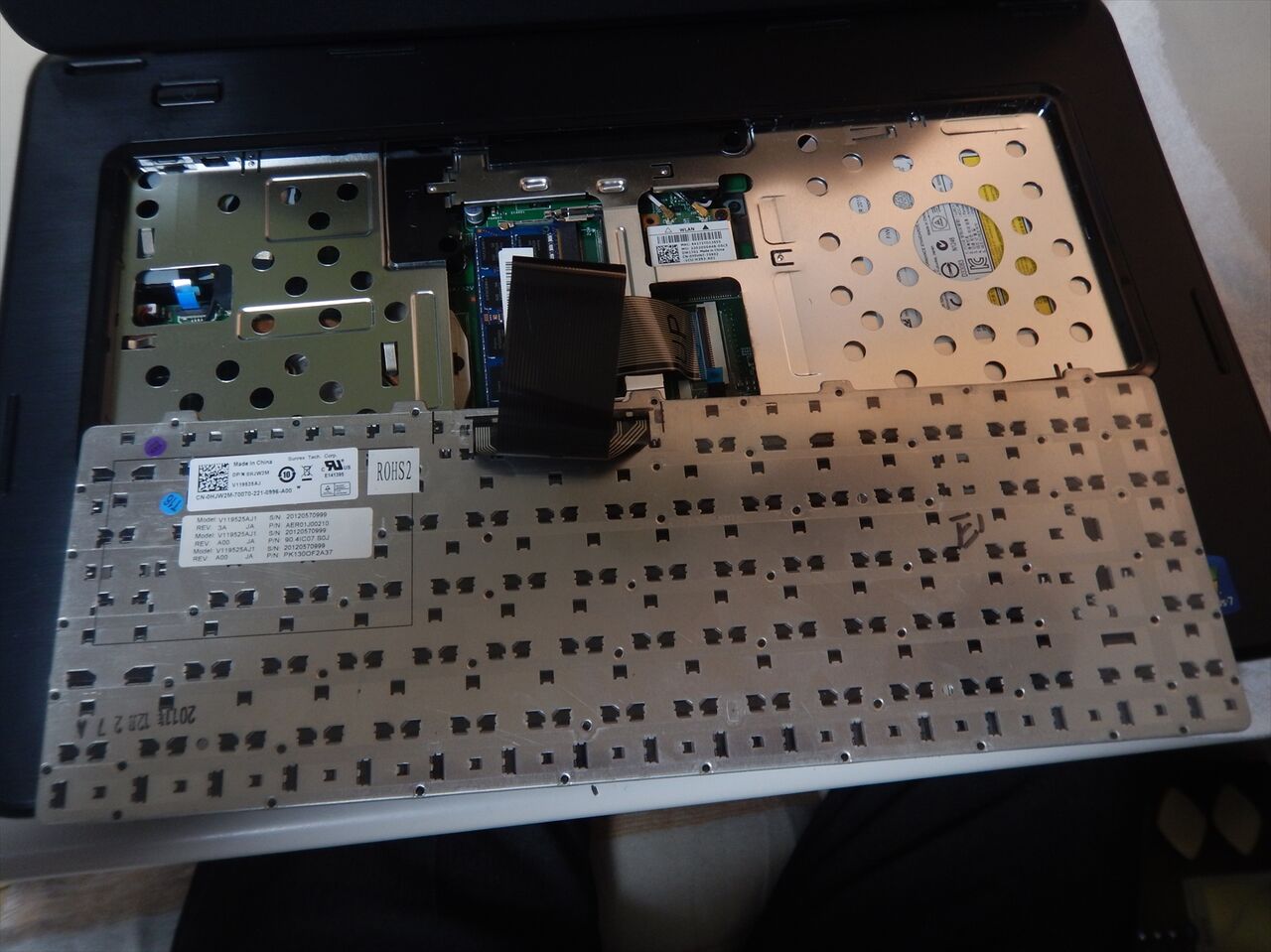

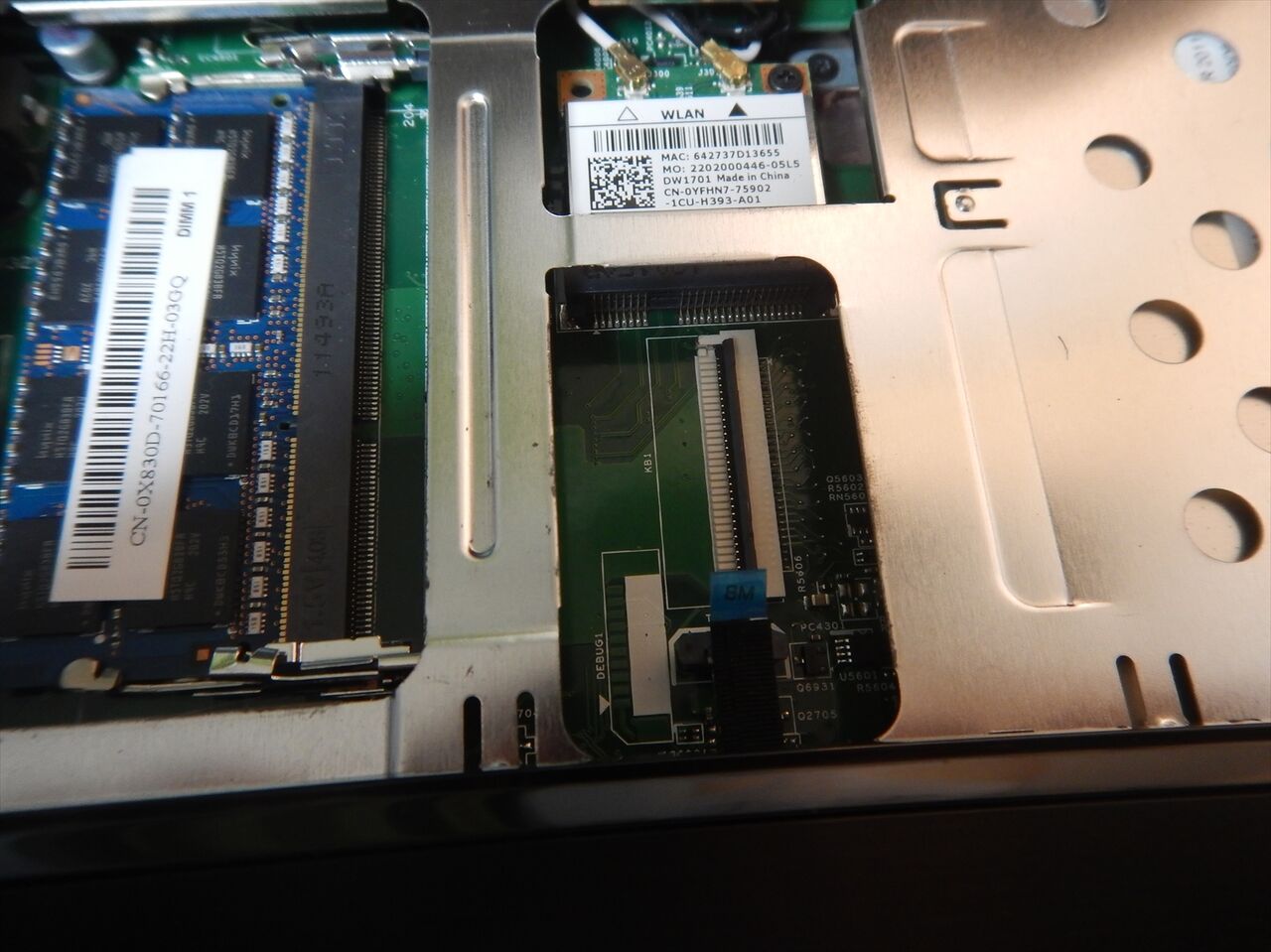

フラットケーブルをハズします、黒いロックを持ち上げます
DSCN4868_R

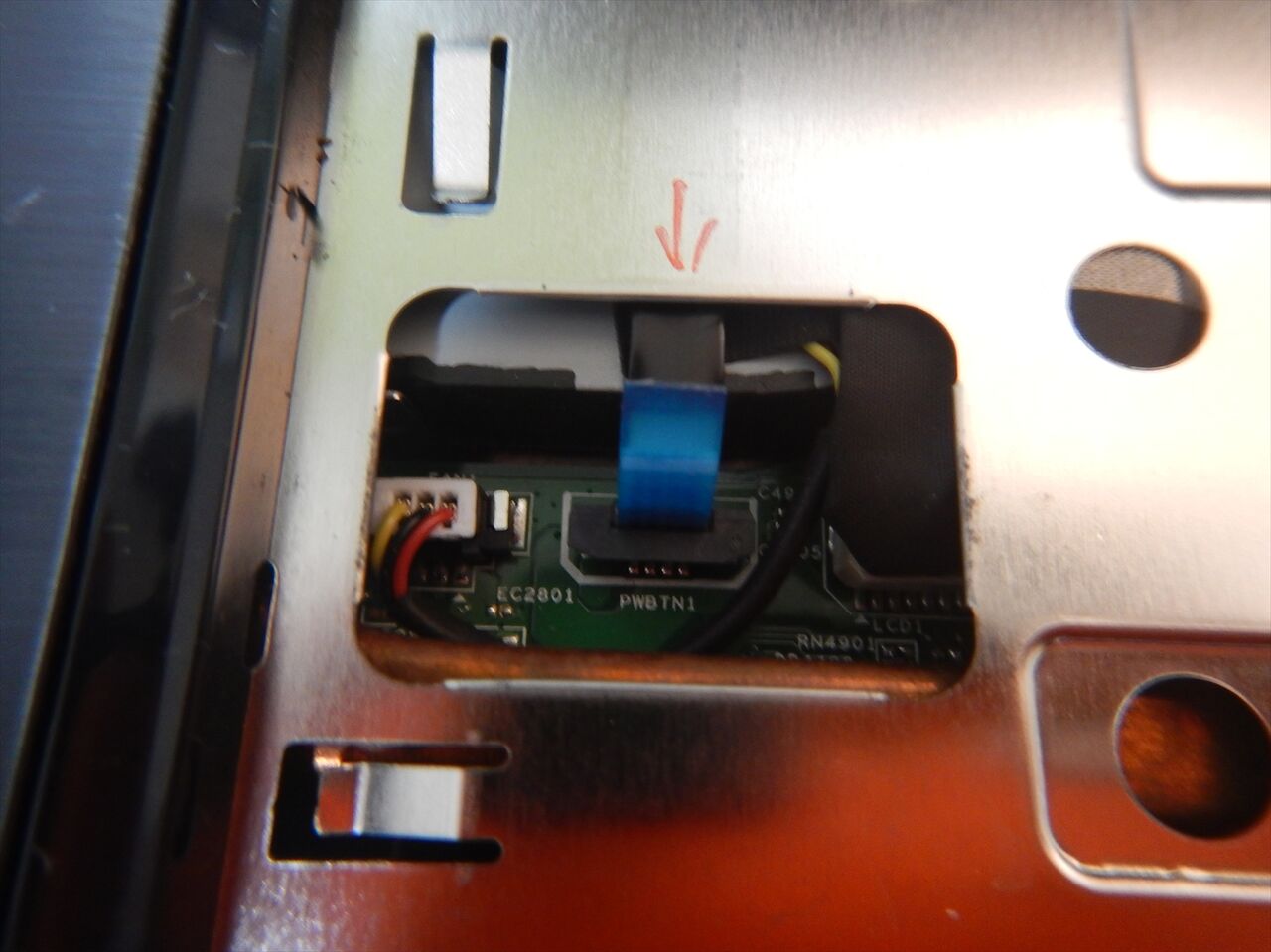

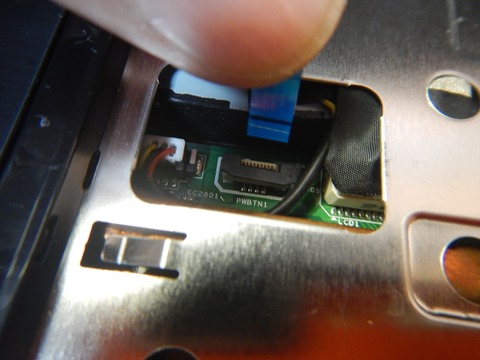

タッチマウスのコネクターをハズします
DSCN4869_R

こっちはなんだっけ忘れた、ハズします
DSCN4875_R

DSCN4877_R

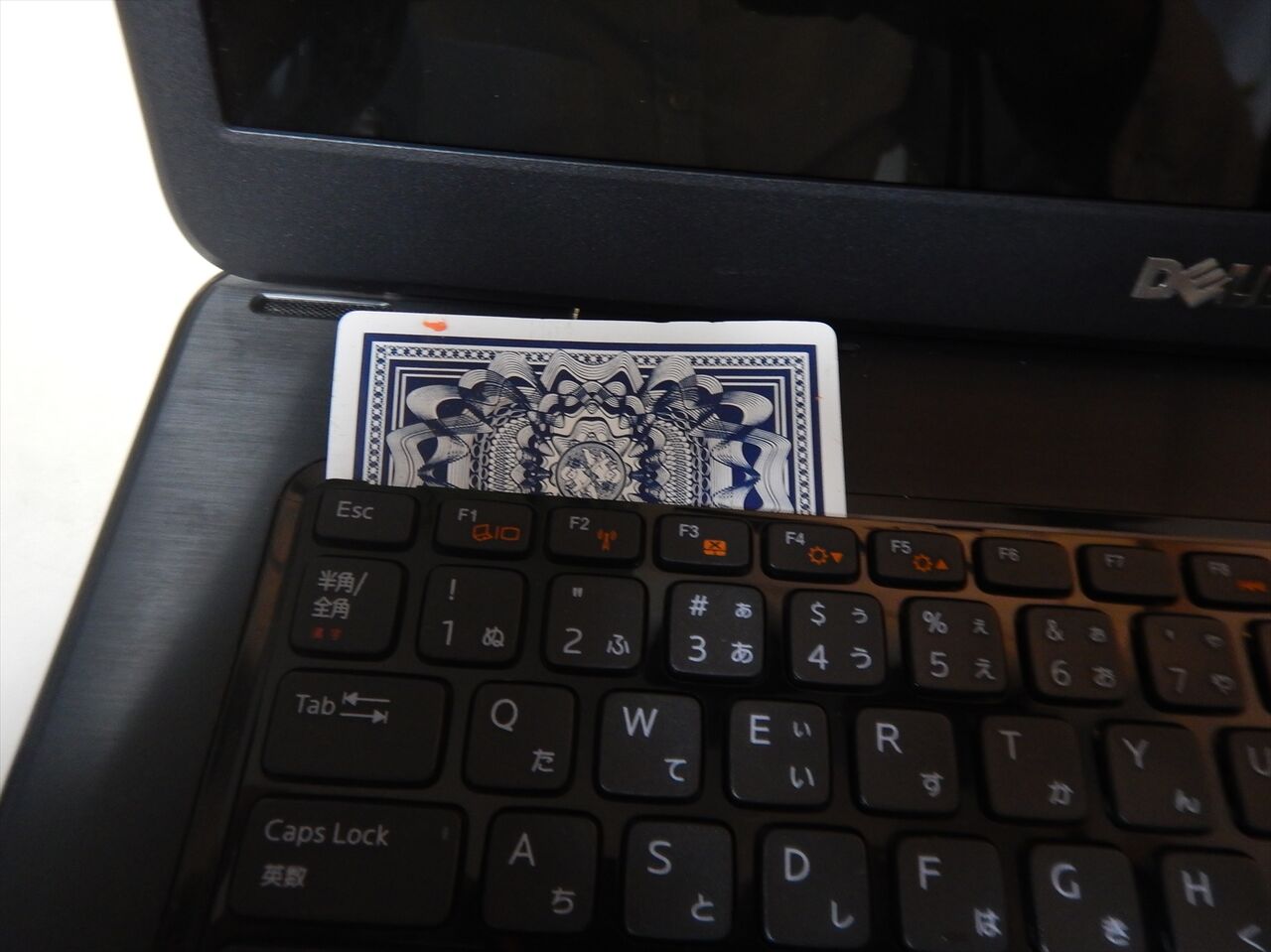

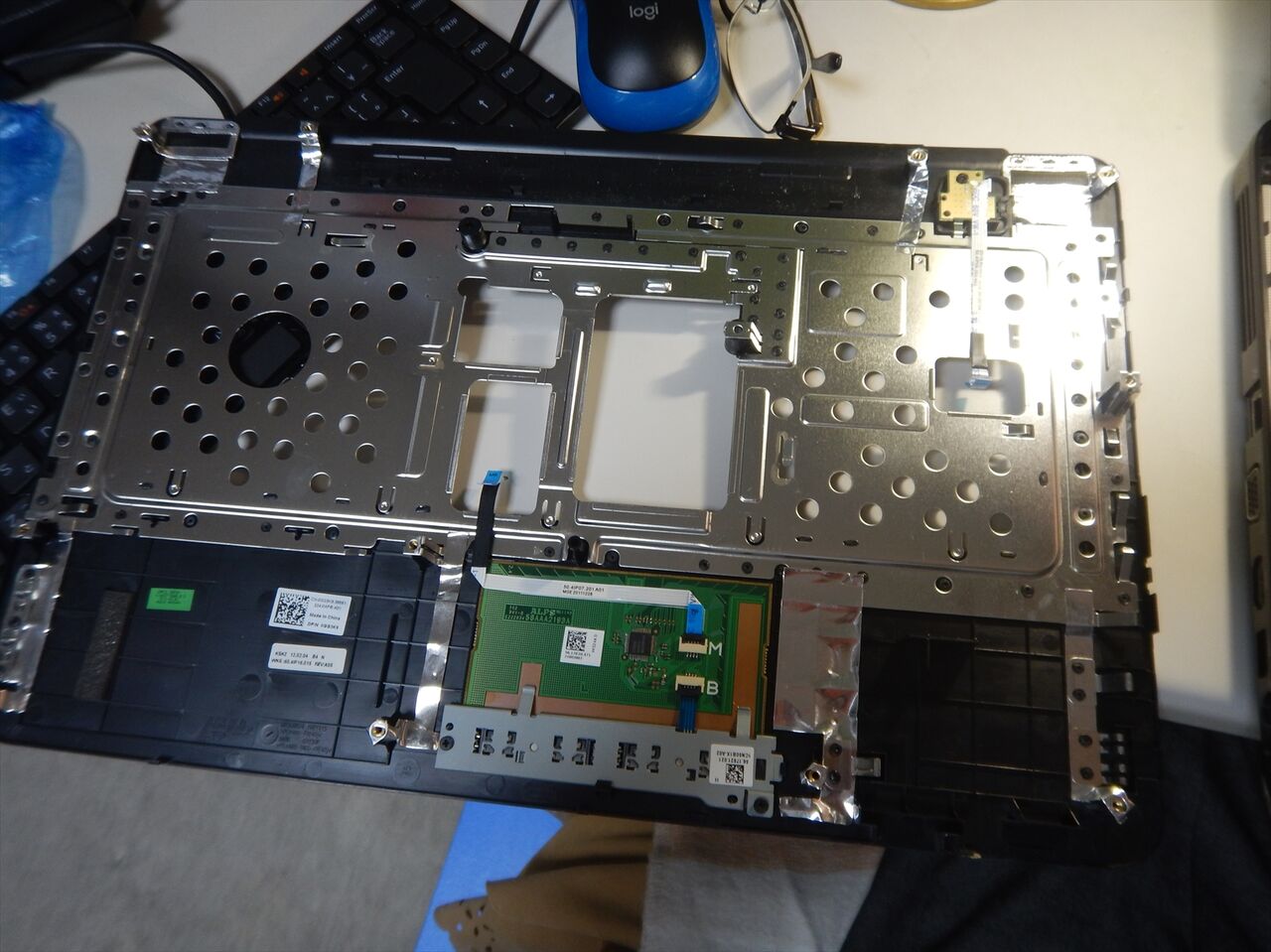

上板、ベゼルを剥がすのですがこれが大仕事です
DSCN4878_R

10分以上掛かりました
DSCN4879_R

DSCN4880_R

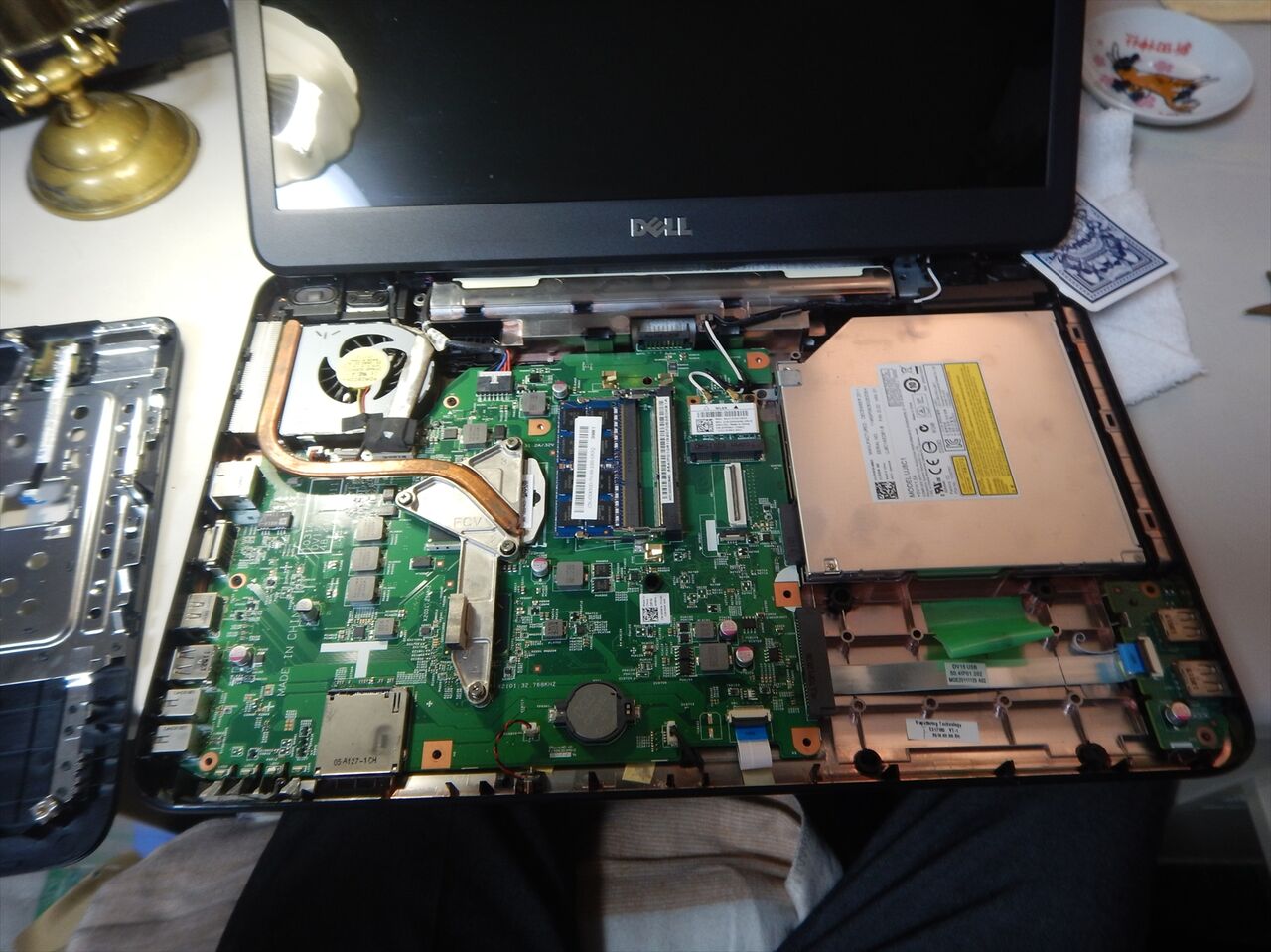

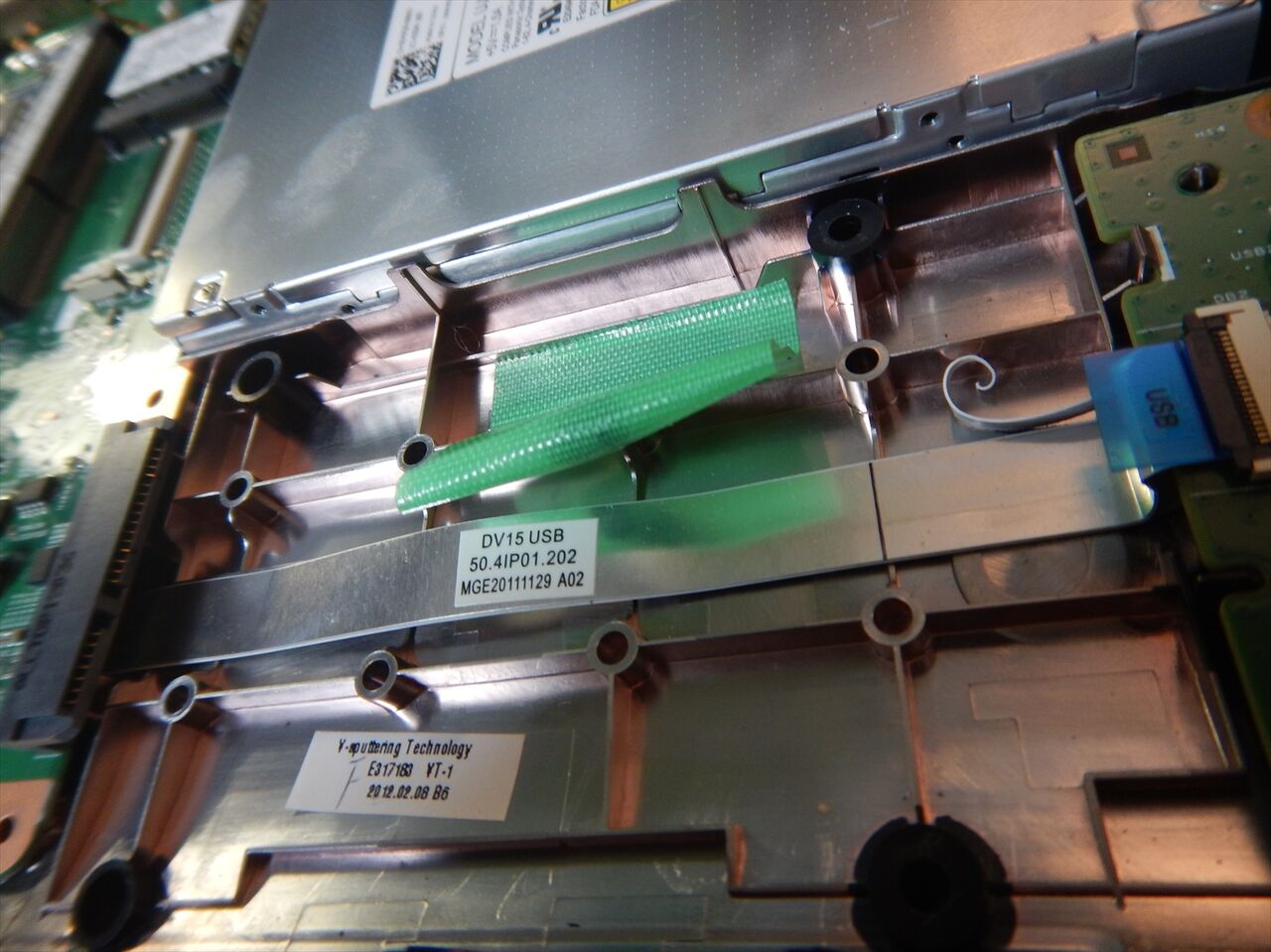

此処がハードディスクです、ネジ、取ってありますね
DSCN4881_R

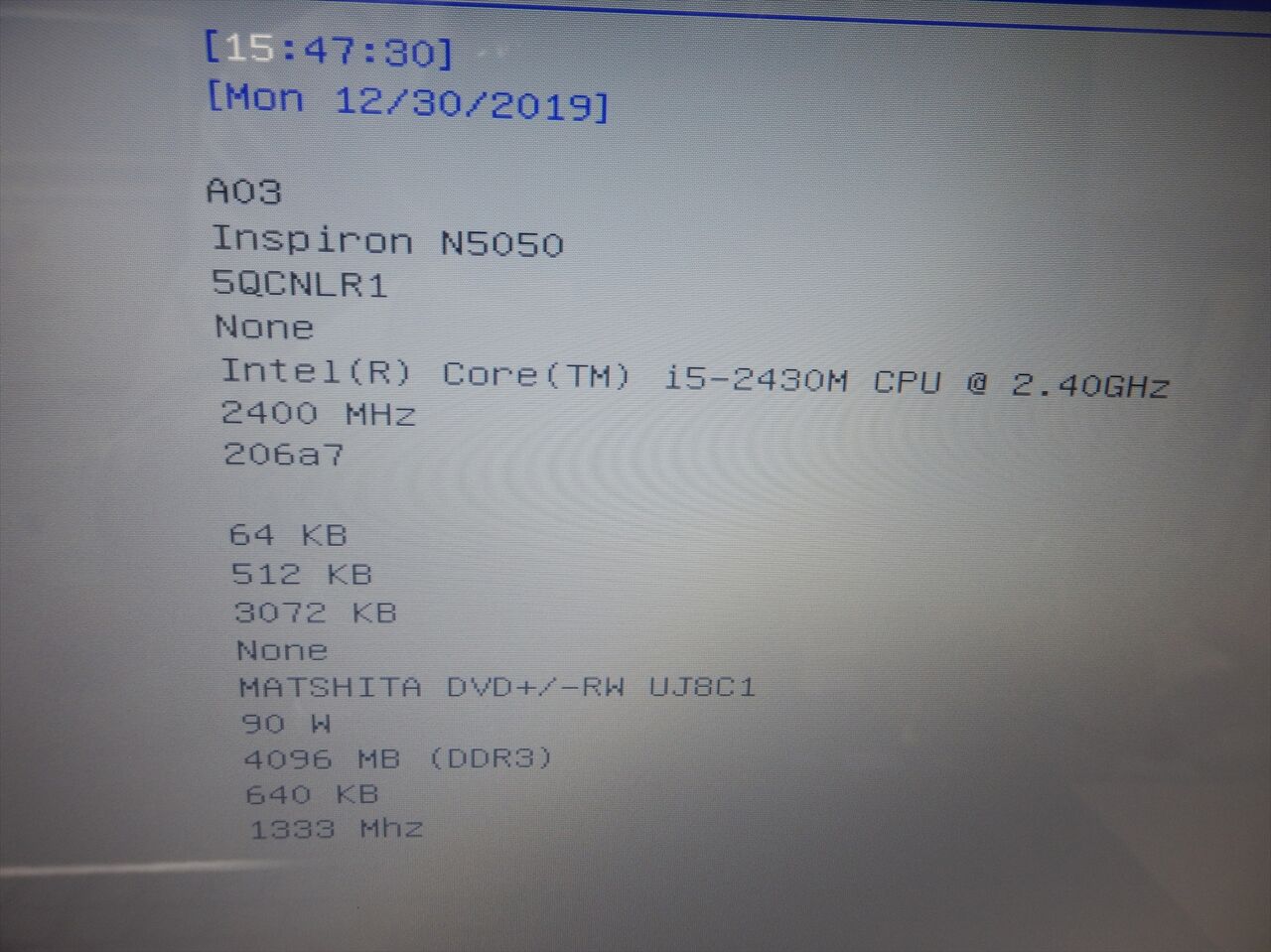

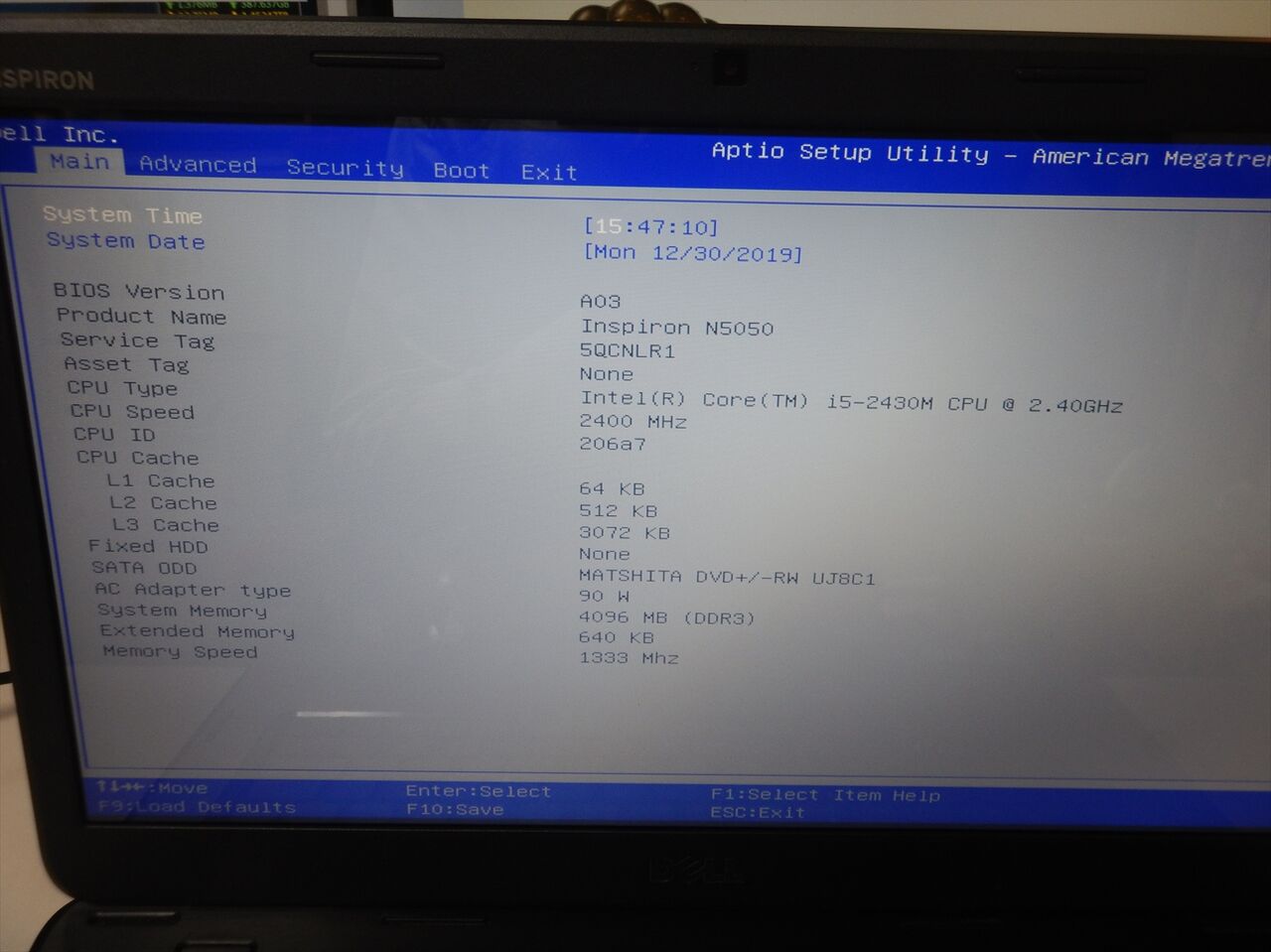

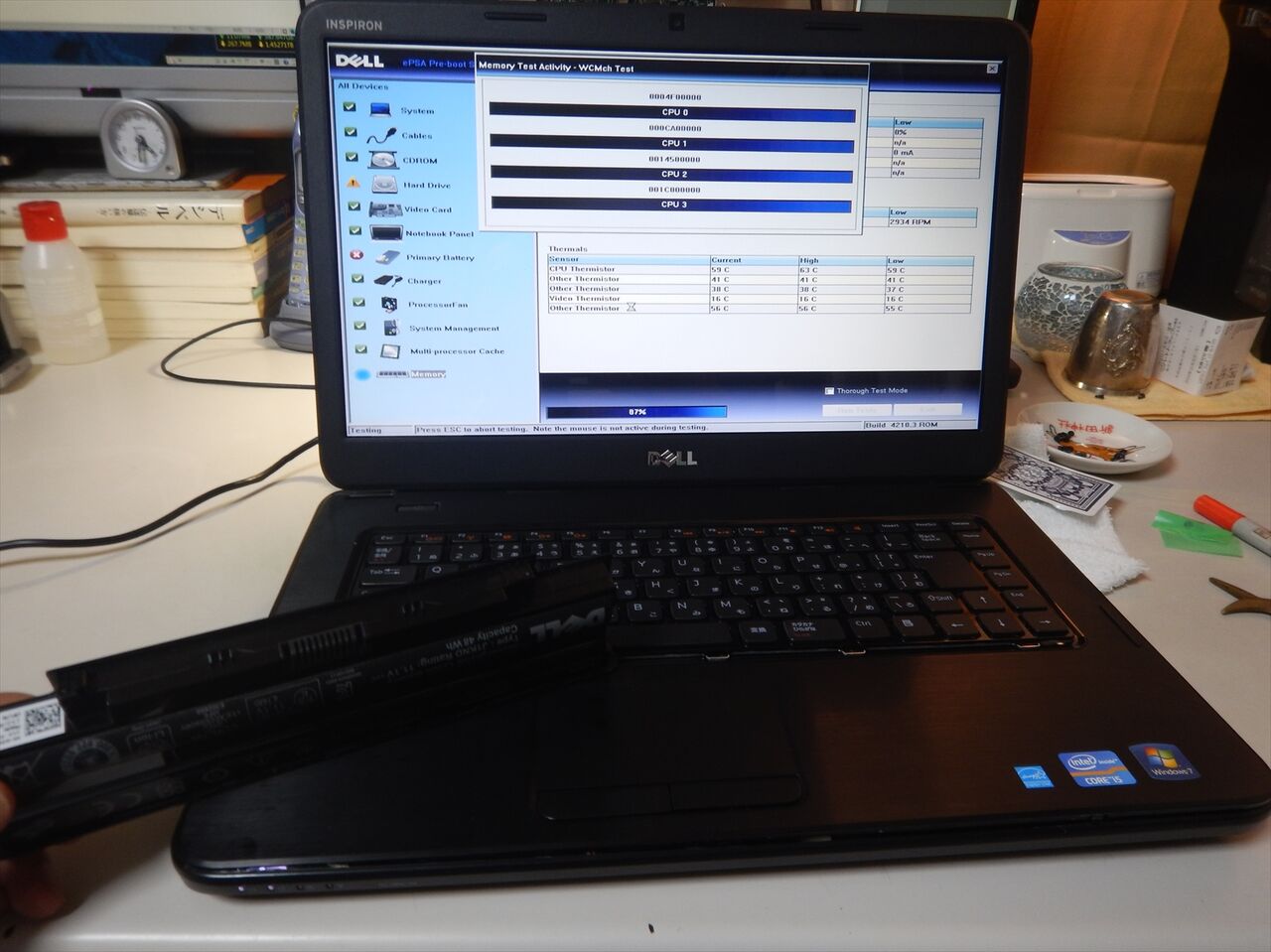

ハードディスク入れてチェック　f12 キーで出来ます
DSCN4883_R

DSCN4887_R

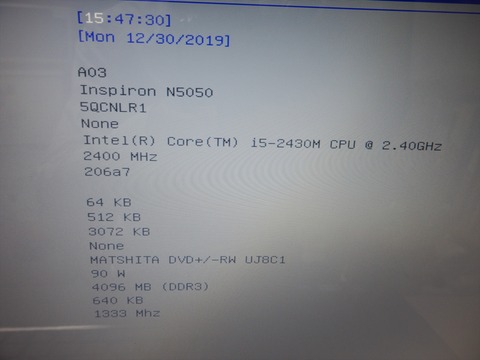

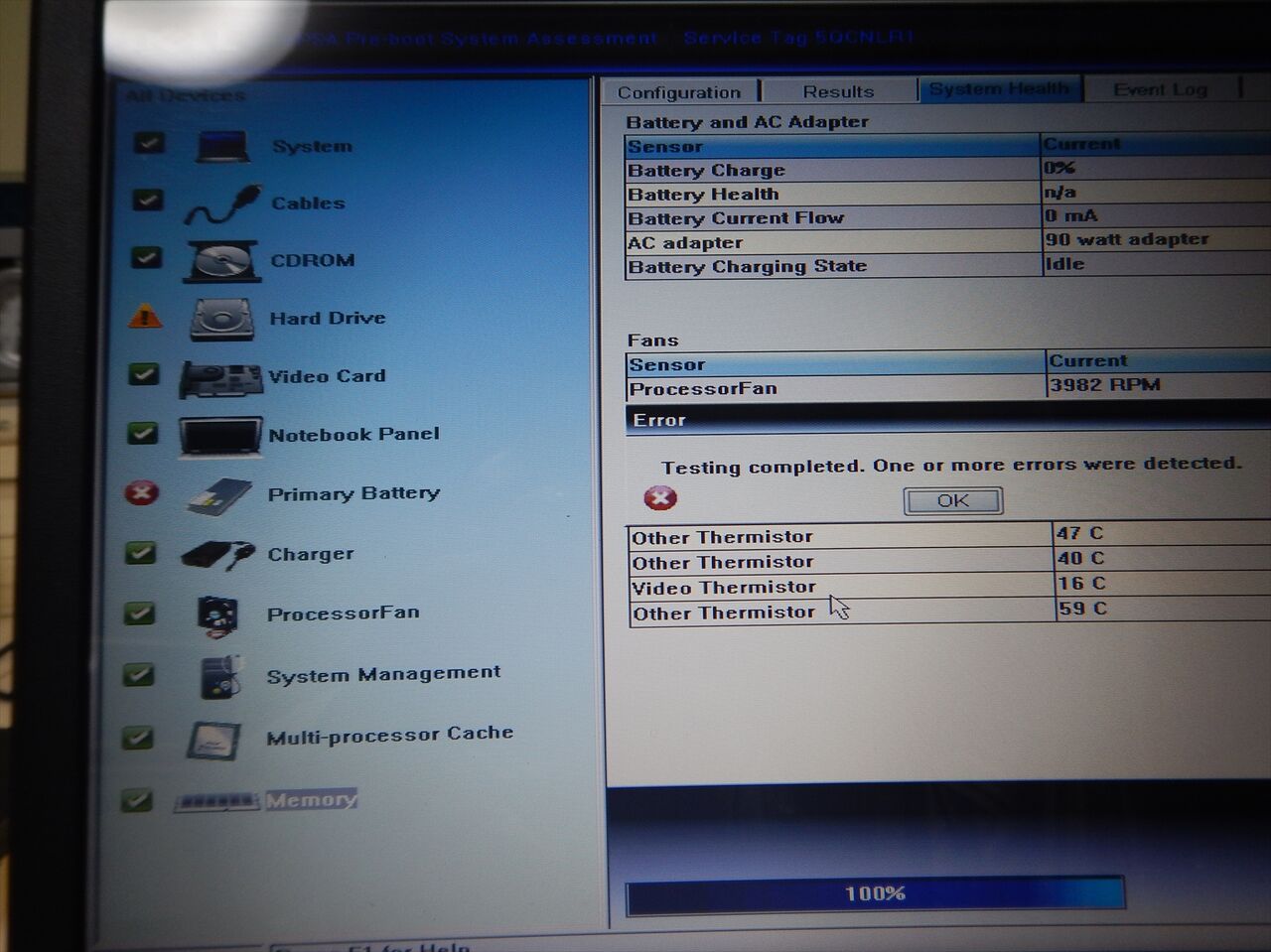

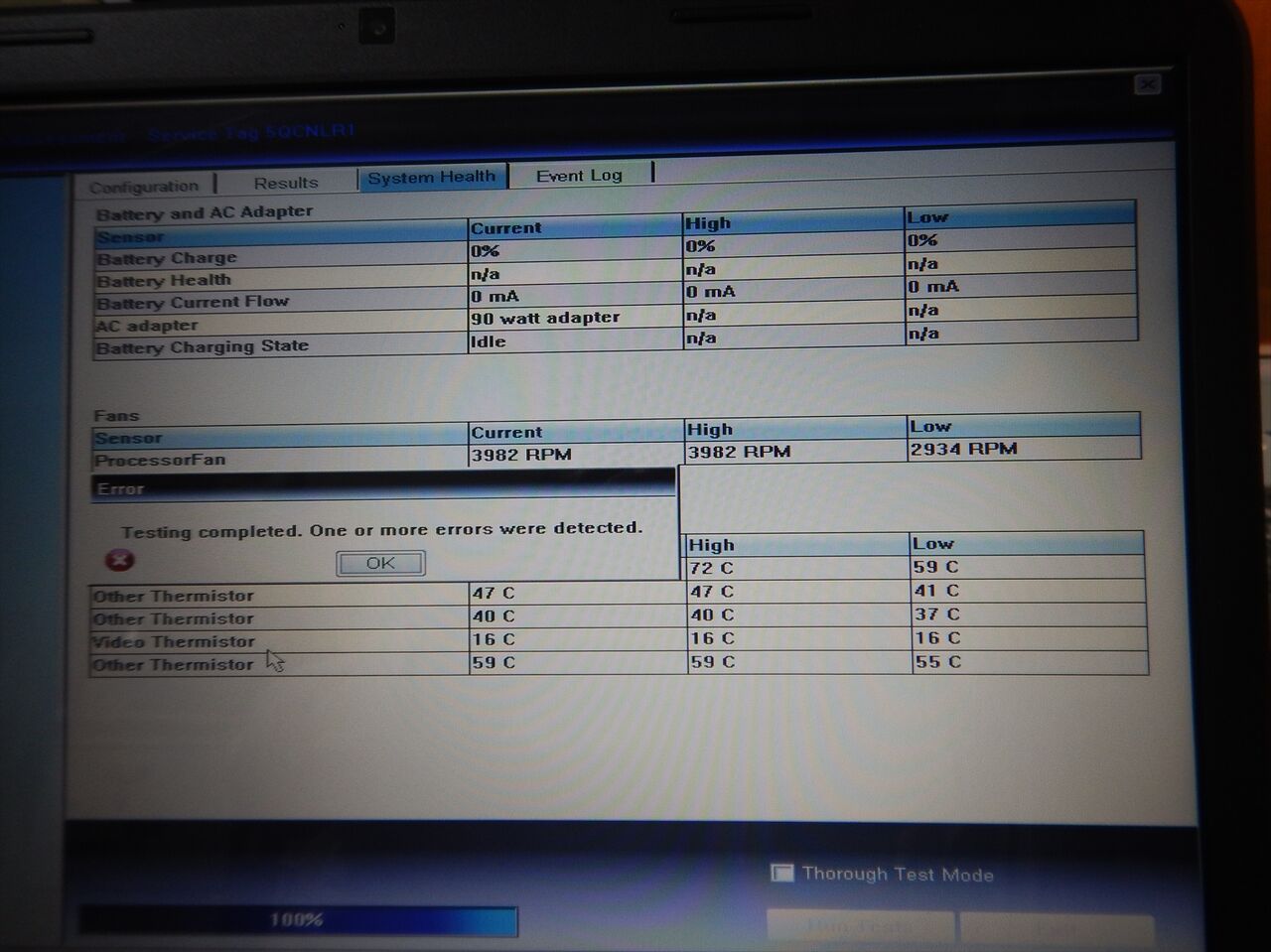

ハードディスク無いのでこうなります
DSCN4886_R

写真撮らなかったのですがハードディスクは認識しましたので

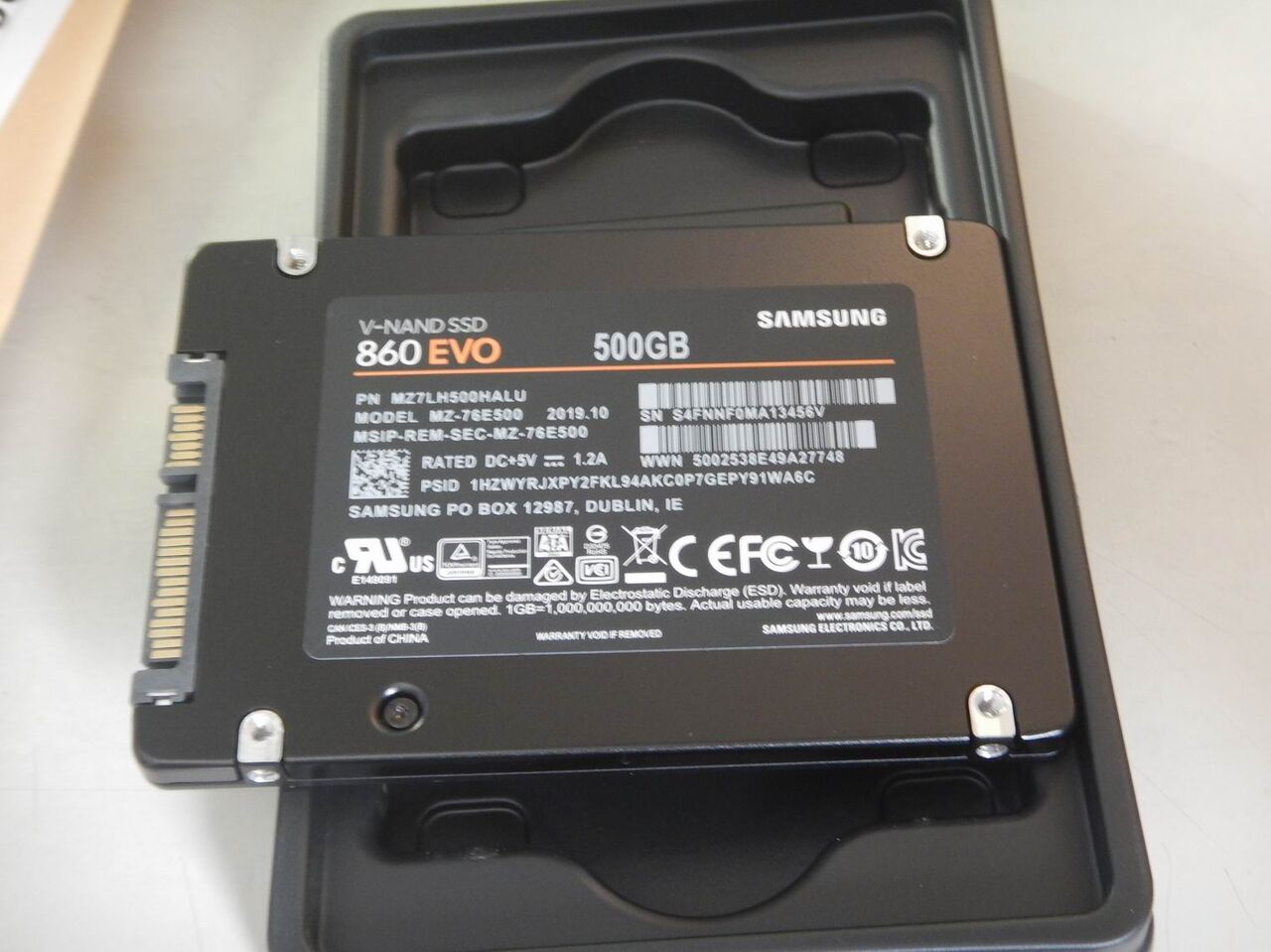

Amazon で500GB SSD を注文、明日届きます。
つづく、はず

つづき　2020/01/02(木)

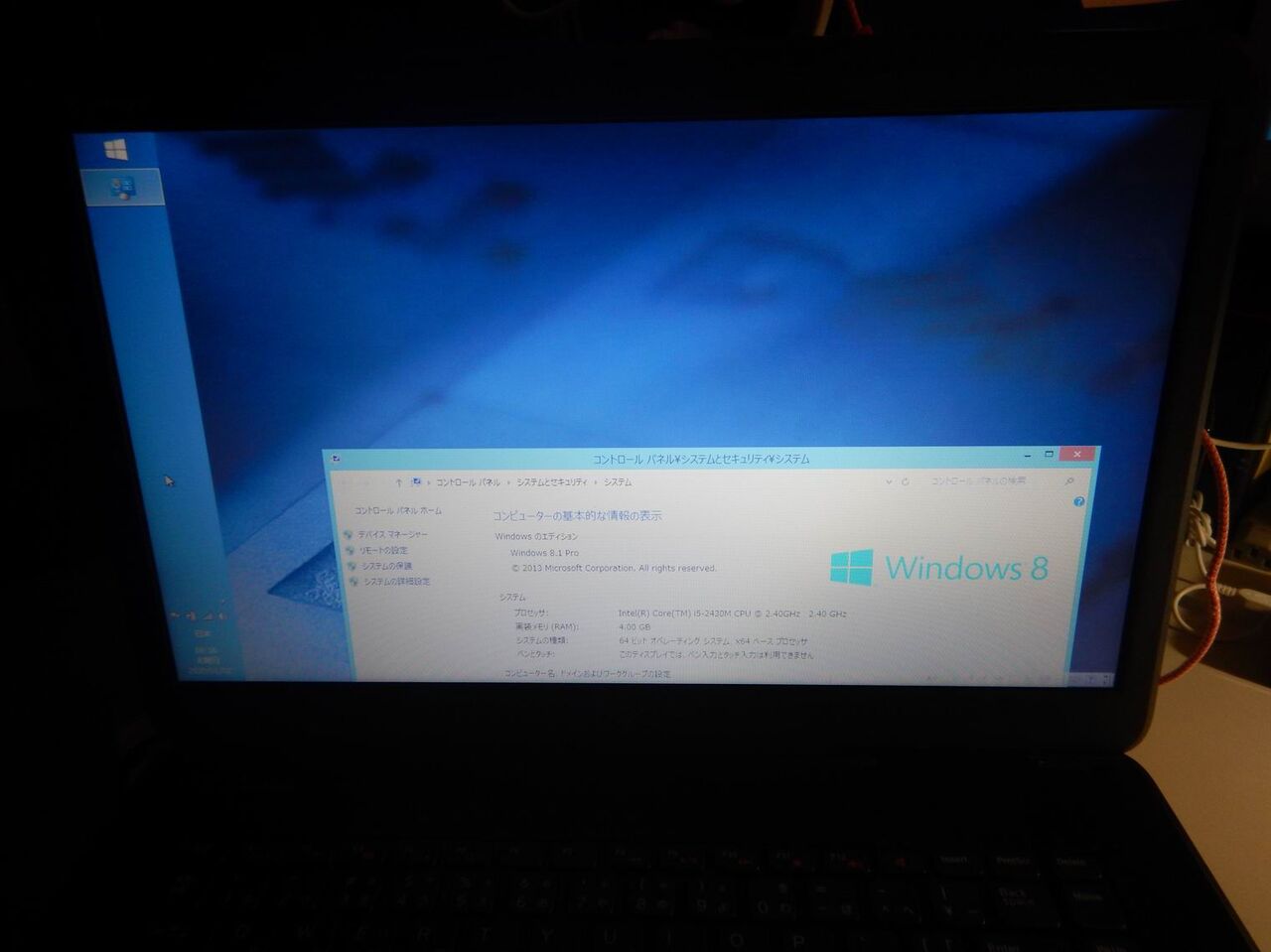

はい、ちゃんと動いています
、色々インストールして仕事で使います
SSDの起動がHDDと比較に成らないので楽です、が、壊れるときは
一瞬で全滅するので怖いですね、データは全てホストに格納してます
ので端末として使う分には最悪データが飛んでも復旧は速いでしょう

本体、7.7K
SSD、7.061K
OS、別途
まぁ安く出来たと思います。
サイズ変更DSCN4930
サイズ変更DSCN4959

KV-P16R メッセージパネルのフリッカ不良　PLC Keyence

PLCのプログラミングをして居ます
プログラミングは私はほぼ素人なのでラダープログラミングです
皆さんのようにブール代数でサクサク出来ればねぇ・・・

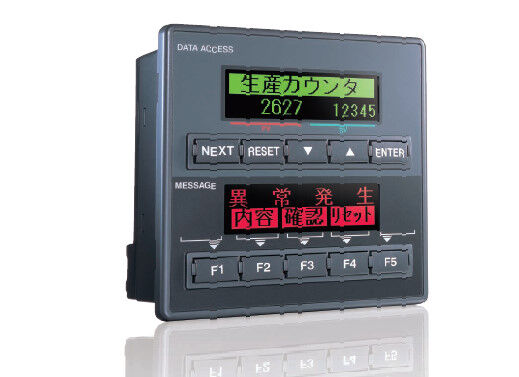

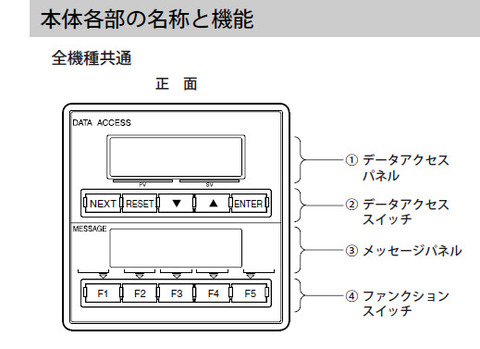

PLCはKeyence社のKV-P16Rですリレー出力ですね
bandicam 2019-12-27 13-18-16-505

さて、プログラミングしてて困った事が起きました
メッセージパネルが意味も無く2秒間隔でフリッカーする様に成って
仕舞ったのです、つまり目的の文字が出たり消えたりを延々と繰り返します
プログムを入れ替えても絶対戻りません、だから困るのです
bandicam 2019-12-27 13-18-01-471

これ経験した人で無いと解らないトラブルです、要はプログラミングが
下手だから起きるのでしょうがPLCのバグでは無いかと疑っています
だって問題の無いプログラムに戻して直らないって何よ

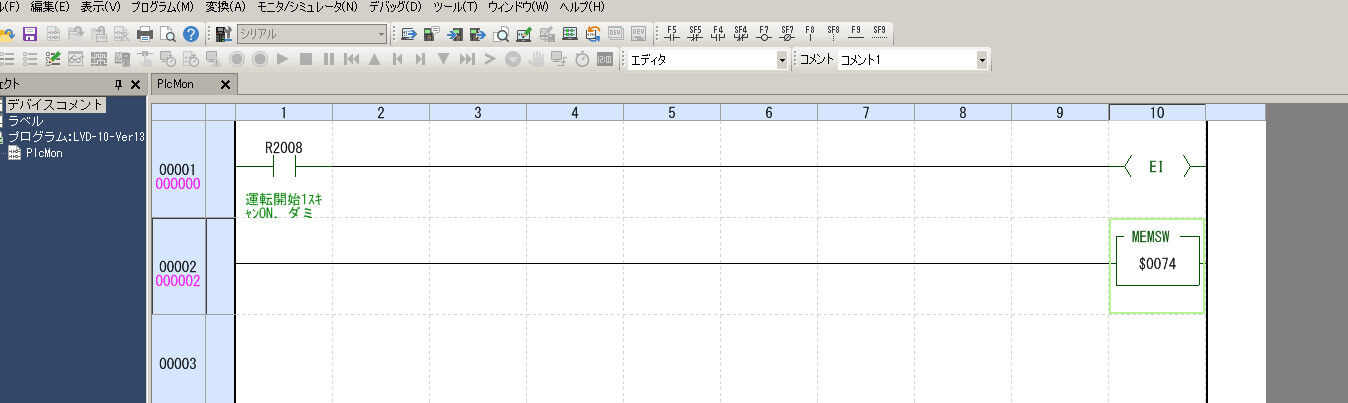

で、原因は　MEMSW と云う命令語に在ります
↓

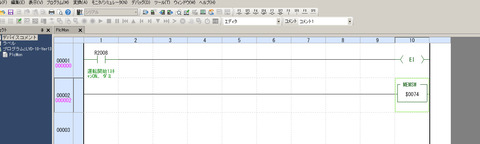

bandicam 2019-12-27 13-21-35-652

この MEMSW  とやらは停電等でのメモリーを確保するものです
停電しても(電源OFFも同じ)電源復帰すればリレー等は全て停電直前
の状態に戻る設定が出来る命令語です、私は　$0074　に設定して
停電から元に戻せるようにして居ます。

こいつをですね、一旦、$0000  に書き替えるのです、エディタで
書き替えてPLC転送しますとフリッカが見事に止まります。
そしたらまた本来の　$0074　に書き戻せば何事も無かった様に
復帰します、これで何日無駄にしたか、現場の方にも経験者が
居られる事でしょう。

キーボードを直す、メンブレンタイプ

DSCN4524

今年の九月に購入したキーボードがたった三ヶ月で壊れました

正確に言うと　壊した　此れはフリー・マーケットでの購入で
保証書など無いものです、壊したってのはどういう事かですが

水をかけてしまったのです、卓上のメガネ洗浄機を取り扱って

居る時に少し水が溢れキーボードに掛かりました、その時は問題
無く動いていたのですが数日してパソコンがUSBエラーを出して
来るんです、パソコンにUSBなんて一杯刺さってるじゃないですか
だから一体何がエラー出しているのか判らなかったのです
・キーボードはちゃんと動いている、だって文字書けるから
・USBエラーはキーボード抜くと止まる
ってんでアレコレやっていたら・・・

・キーボードの　ENTER　キーが動かない
・いや動く
・一体どうなってんだ?

こういうことでしたつまり・・・
・10Key側の　ENTER  は動くが
・メインのキー側つまり「け」の右側の　ENTER は動かない
・・・ってことでした、結果他にも動かないキーが出ていました

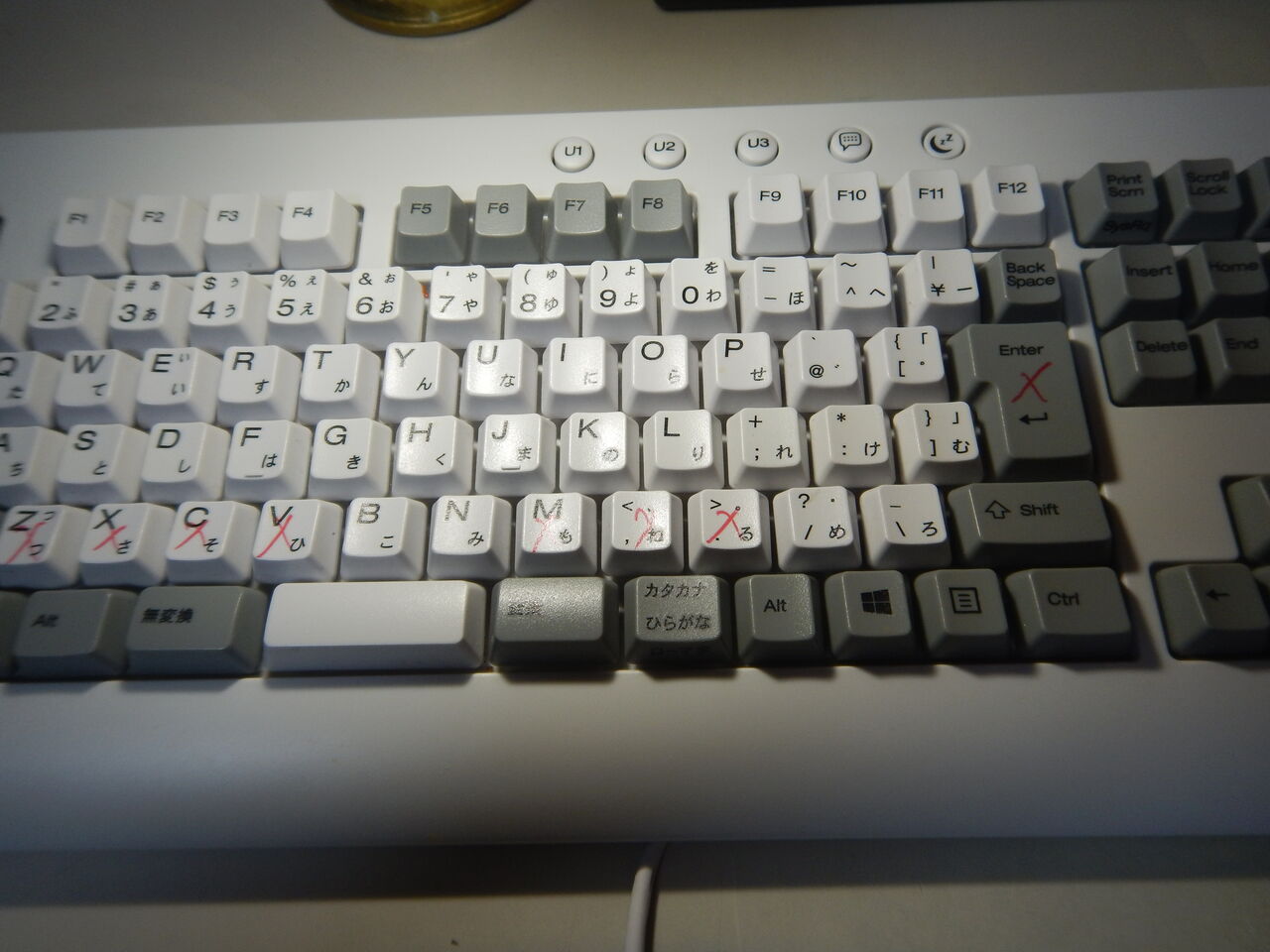

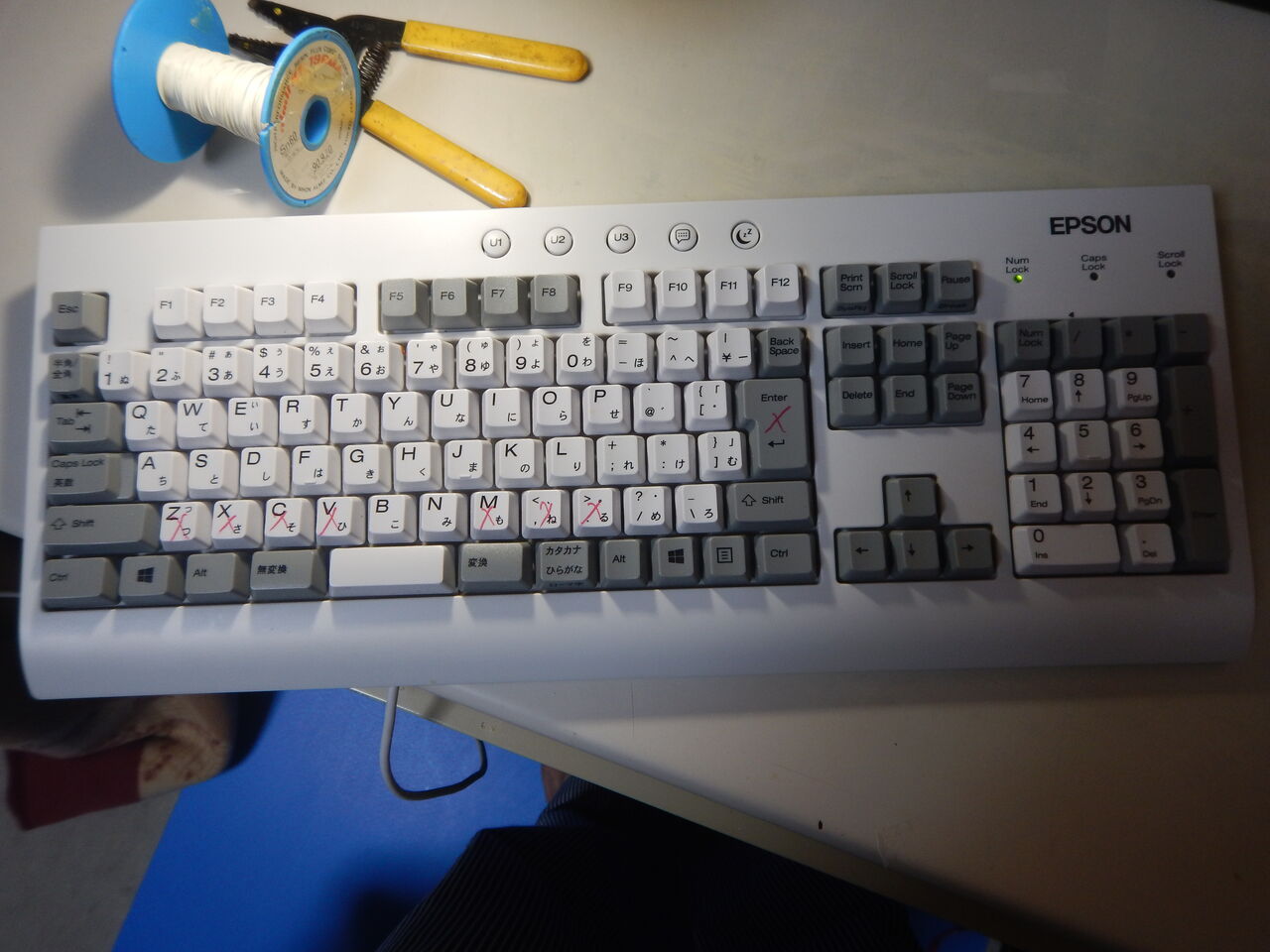

↓の写真の X 印がダメ、動かない、ってことは、ははぁーん、察し
DSCN4525

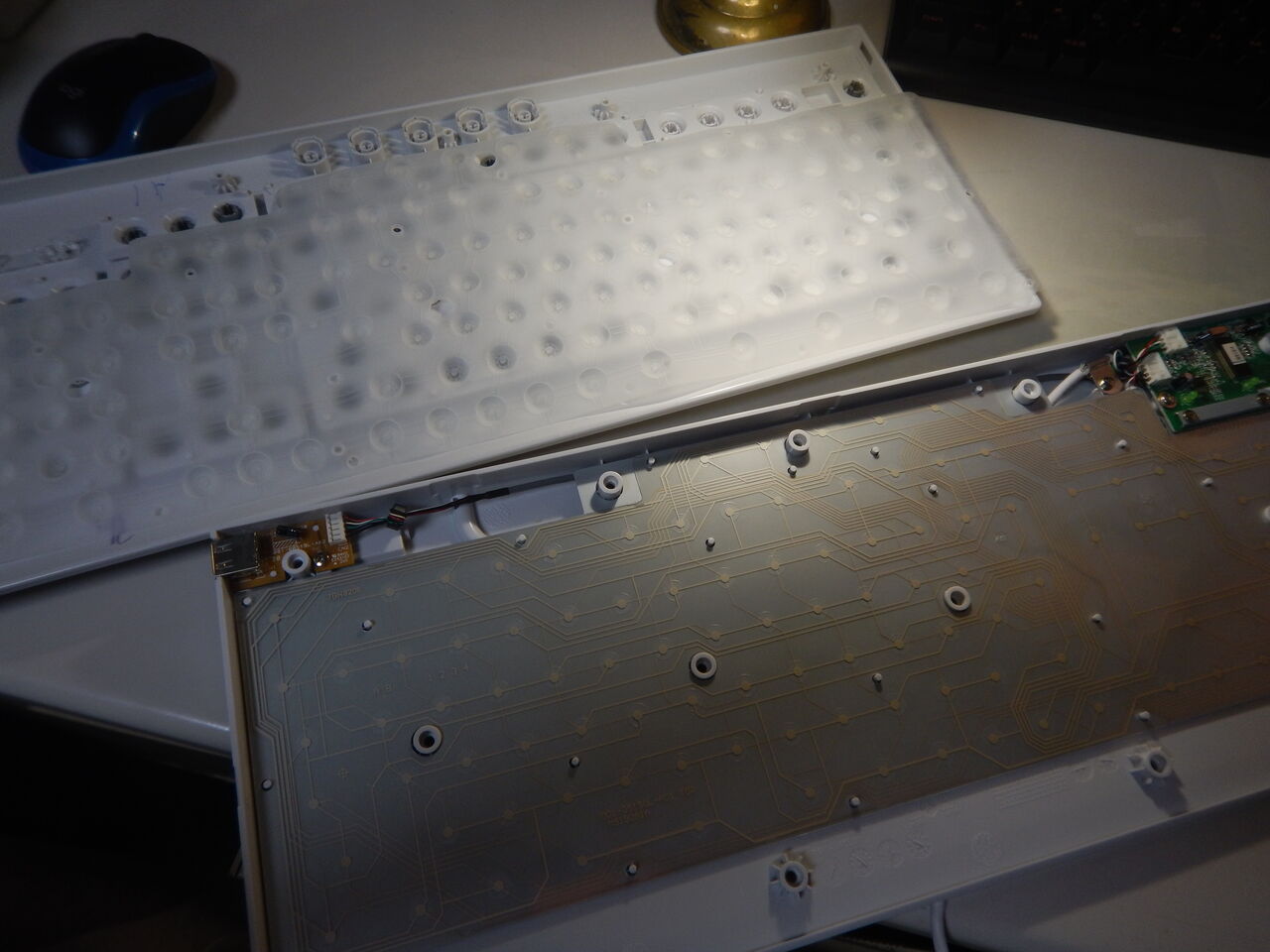

早速バラしてみました
DSCN4526

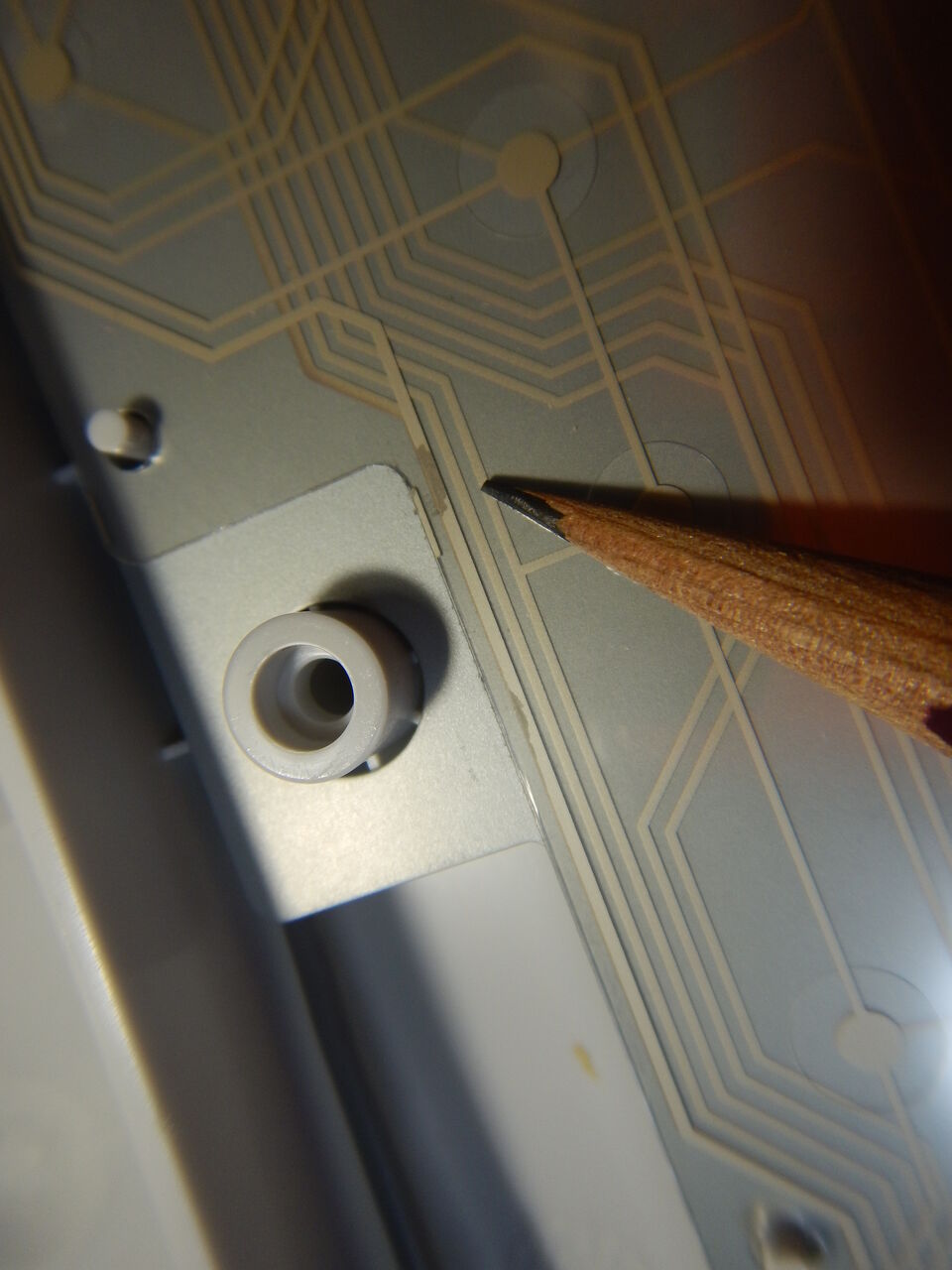

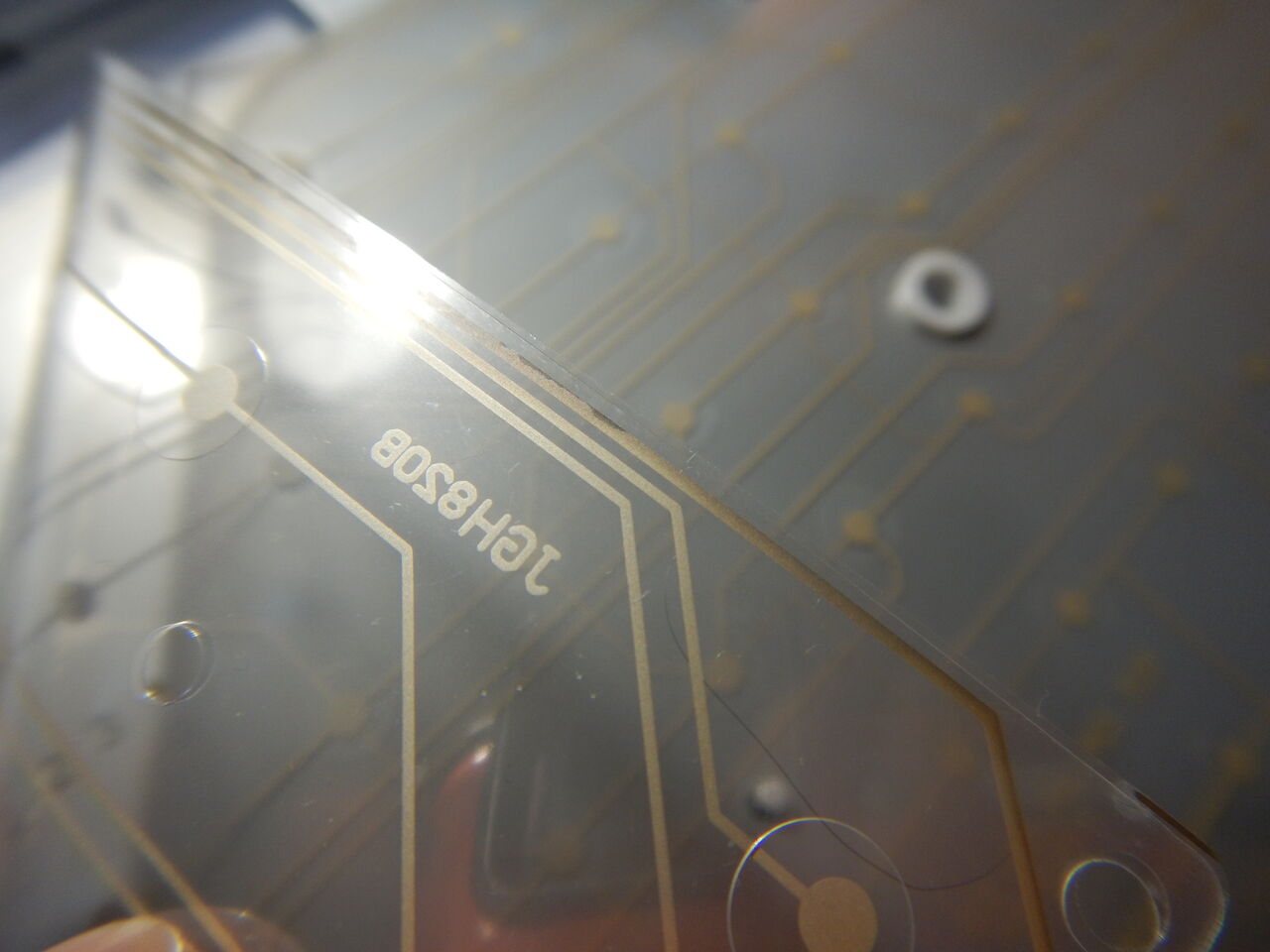

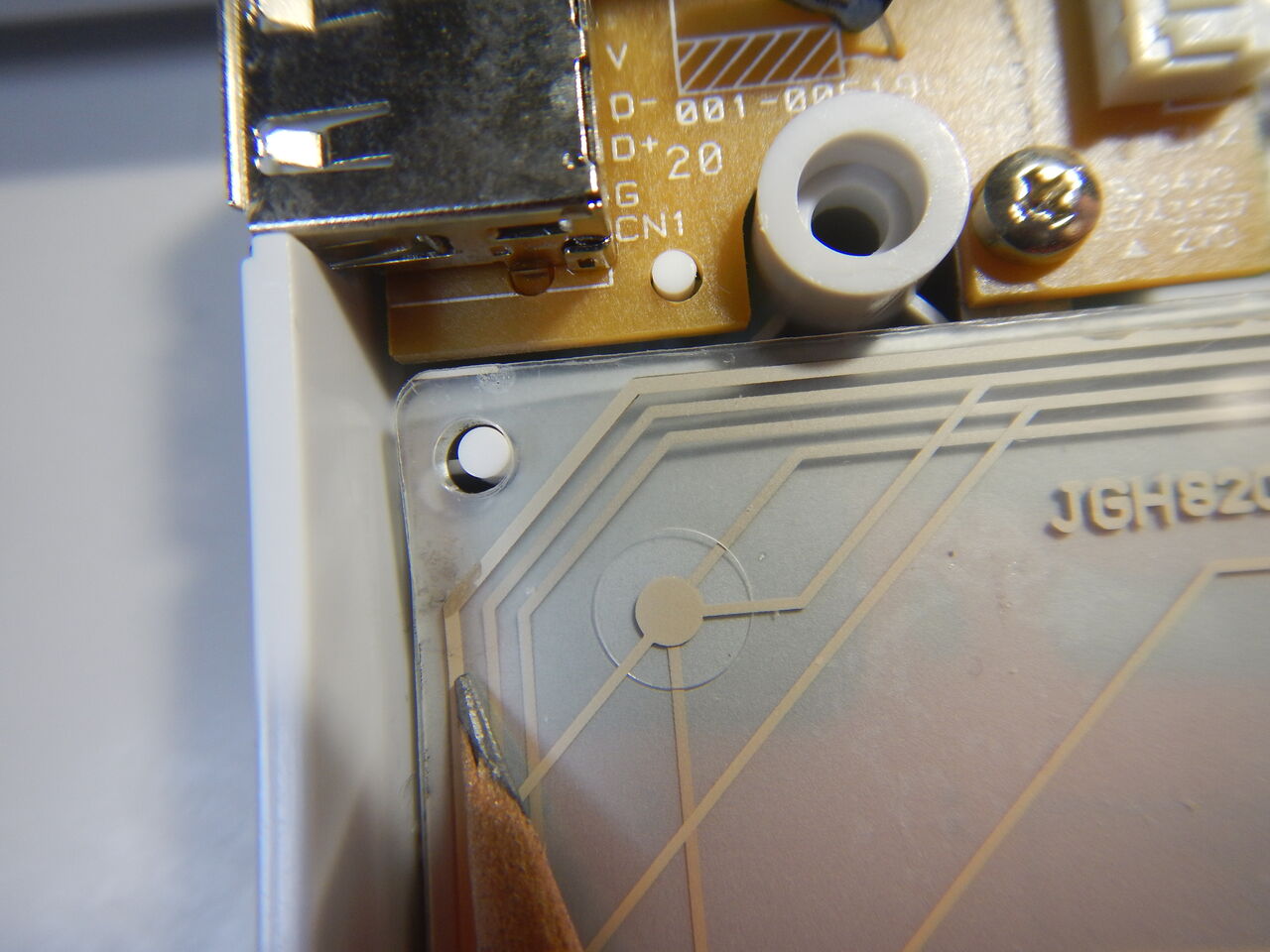

あ、やっぱりこれだ、メンブレン方式のキーボードはフィルムに
パターンが印刷されていてそれが接触することでキーが押されたと
認識するのです、そのパターンが水が掛かった事で腐食して導通
不良を引き起こしていたのですススけたようにやや変色しているのが
その部分です、これが原因に違いない
↓
DSCN4527

DSCN4528

DSCN4529

DSCN4530

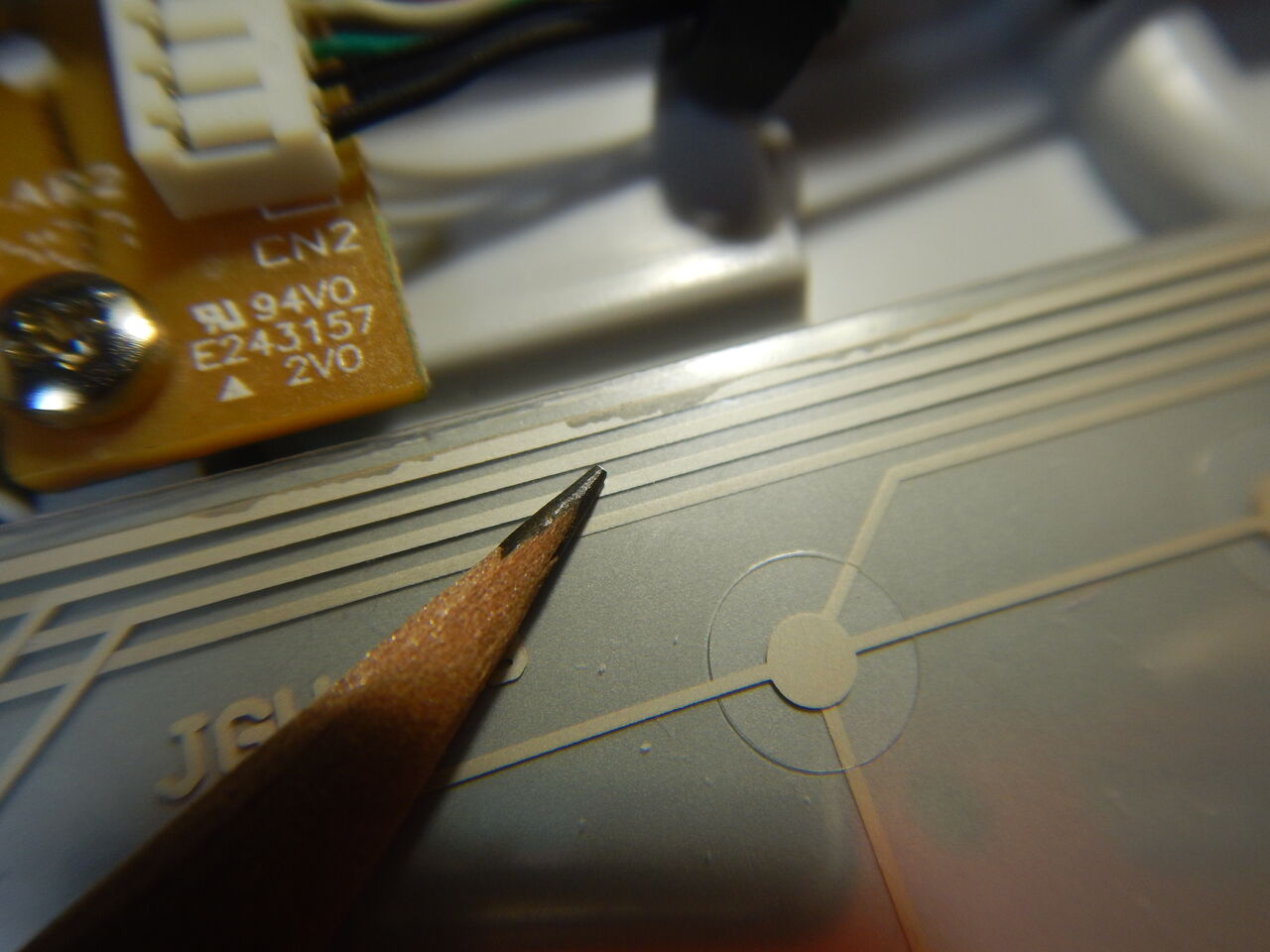

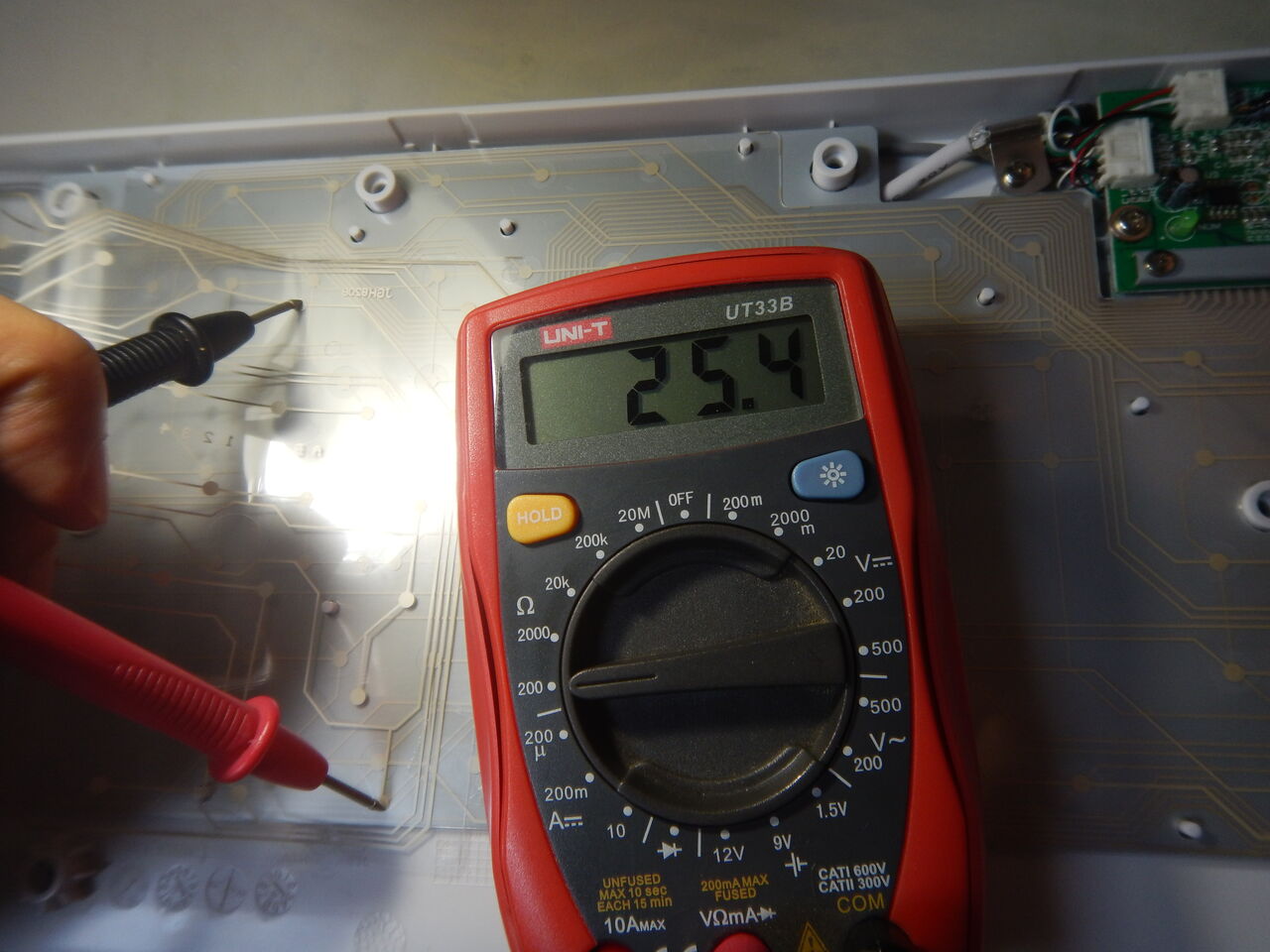

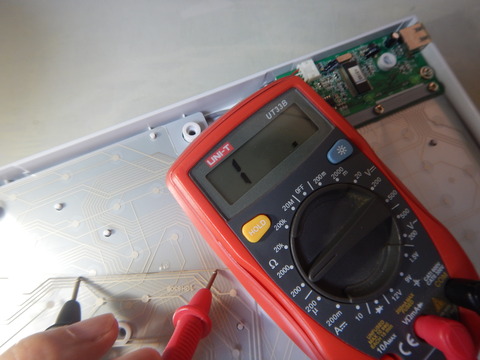

パターンの抵抗値を測定してみました、下の写真は正常パターン
ですが結構抵抗値が高いのですね
↓
DSCN4531

不良パターンは断線していました、レンジオーバーに成って居ます
↓
DSCN4532

ふむふむ、原因は判ったがさてさてどうするのよ、このパターンに
半田付けは絶対無理、何故ならフィルムが溶けてしまう

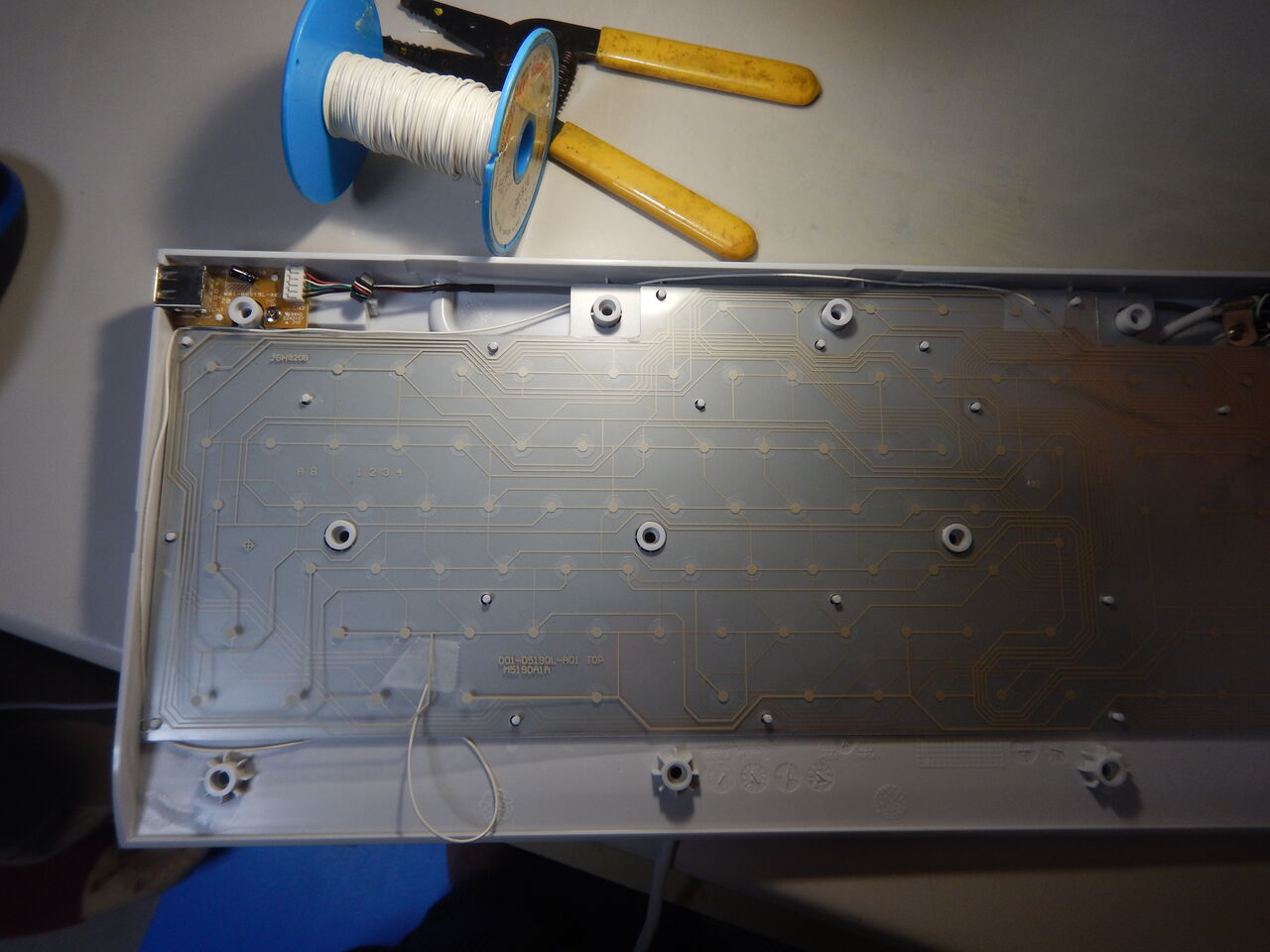

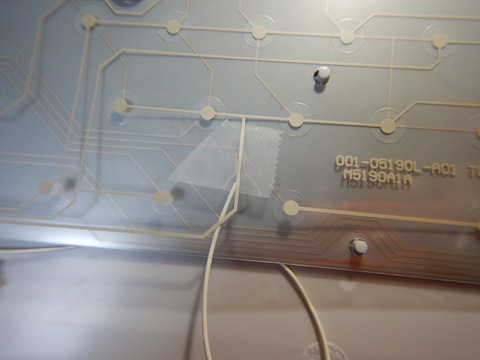

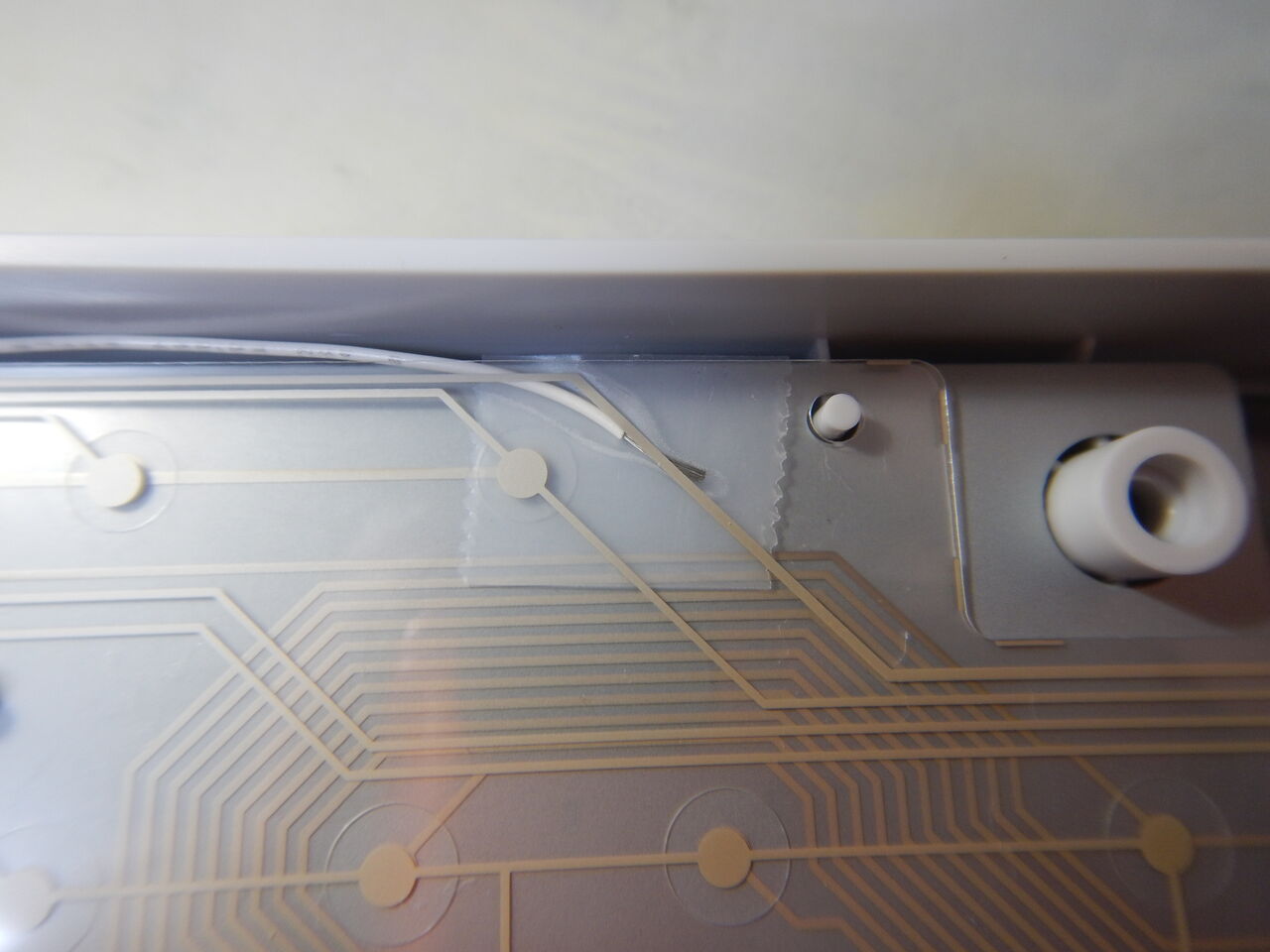

あ、そうだこうしてみよう、つまり細い電線を利用してテープで固定し
接触させたらどうだろうか、元々パターンの抵抗値が大きいのだから
接触抵抗は許容されるに違いない、やってみました、切れた部分を

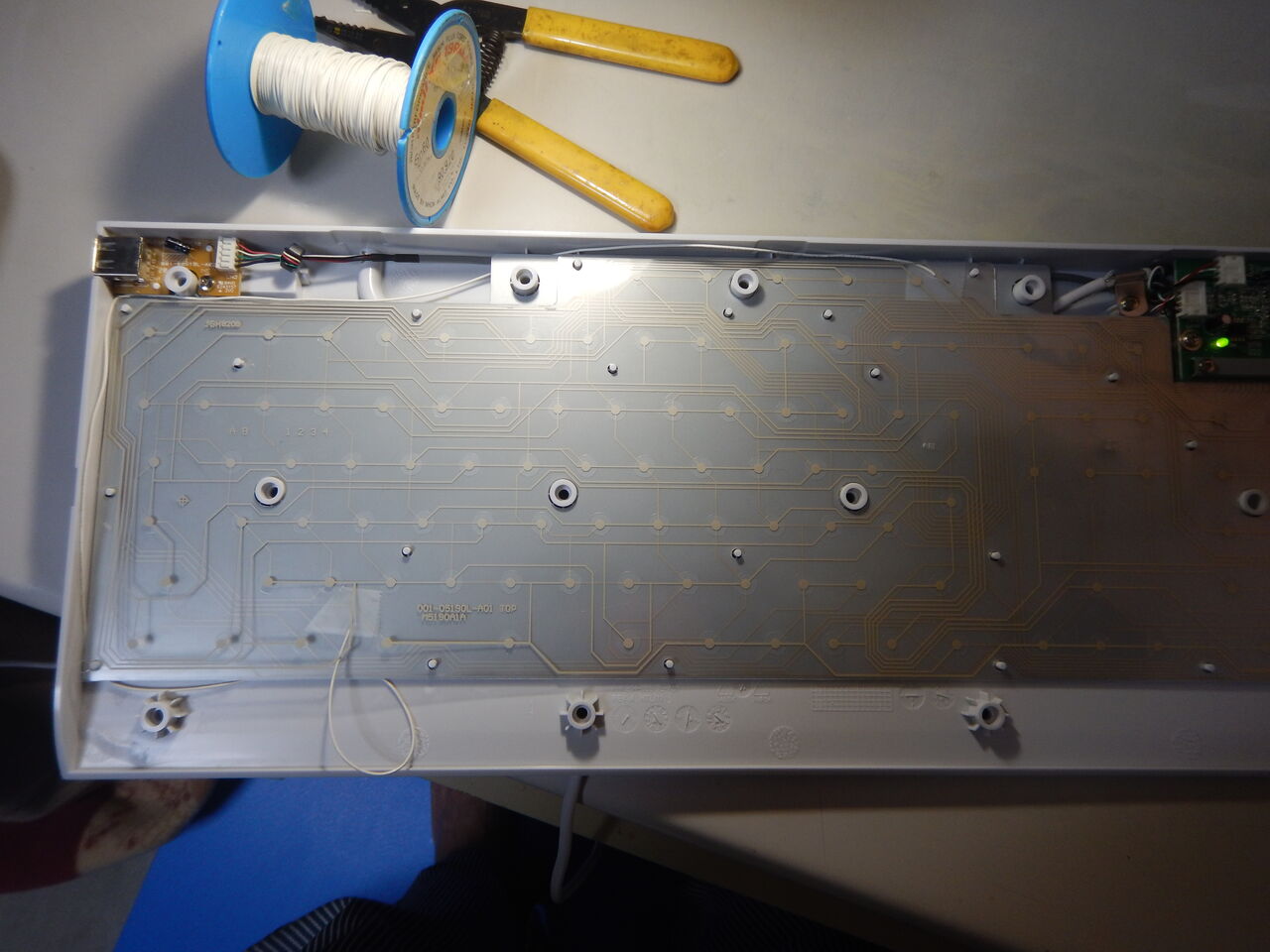

飛ばしてバイパスさせるのです↓
↓
DSCN4533

DSCN4535

DSCN4534

DSCN4536

組立するまえにシリコンパッドを戻して確認したら動きました

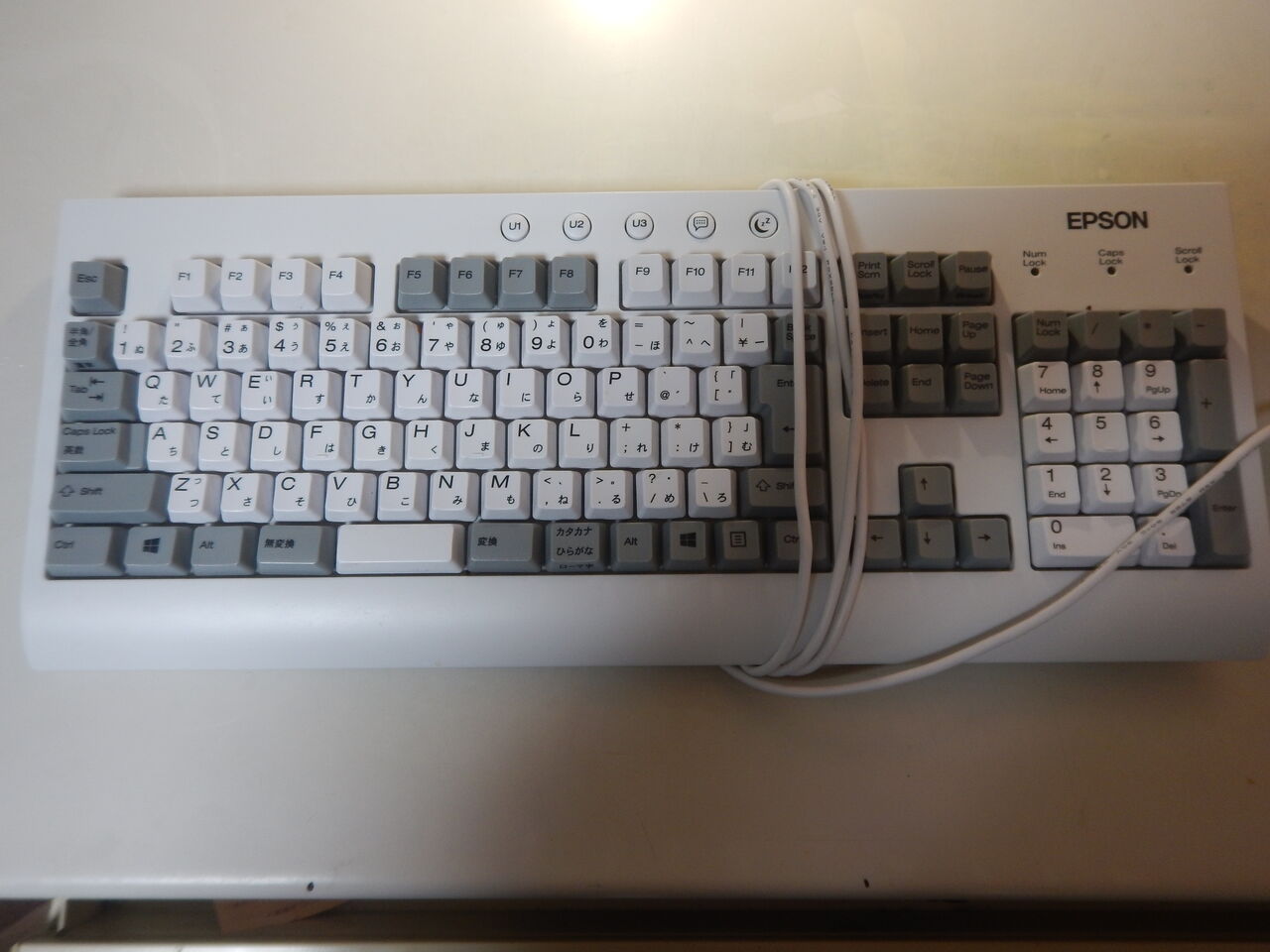

組み立てて終了です
DSCN4538

後で判ったのですが固定するためにシールを貼ったのは良いのですが
SLEEP キーにオーバーラップしててこれが無効です、直さねばな。ま、いいや
ともあれ一旦ゴミ箱に入れたものは壊れているので何でもやってみる
ことですねゴミで出す前に、どーせ壊れたんだし。
